Sehr geehrte Damen und Herren,
Sie möchten gerne analoge LED-Stripes ansteurn über den PC (per USB)?
Selbst als alter E-Techniker hat mich dieses (für mich neues) Thema genervt Informationen zusammen zu tragen und eine Lösung zu
konzipieren; hier mein Beitrag:
Generell:

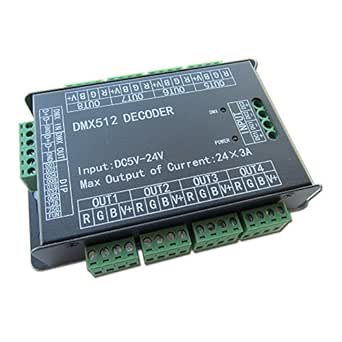

-8 analoge RGB LED-Stripes (oder andere Devices) können angesteuert werden
-Jedes Stripe benötigt dabei 3 Kanäle (R+G+B)
-Jeder Kanal max. 3A / Abgeleitete Regel:
Bei den Stripes mit 5050 LEDs (60 Stück/Meter mit 12 Volt) wird ein Stromverbrauch von max. 1A benötigt (Weis-Licht/all on) pro Meter(!)
-Die V+ Ausgänge sind alle parallel geschaltet zum Eingang
-Funktionsweise: Es wird keine "lineare Spannung" gesteuert - noch diese auf Masse gezogen.
Für jeden Kanal wird ein FET-Transistor angetaktet, der mit der Frequenz die Helligkeit eines Kanals bestimmt.
Das funktioniert natürlich so schnell, dass das menschliche Auge dieses nicht wahrnimmt.
Meine Steuerung:
-Ansteuerung über Lixada USB DMX Interface Controller Adapter LED DMX512
-Ablöten und Anschluss: Pin1 Masse schwarz / Pin 2 DMX- gelb / Pin 3 DMX+ rot
-Treiber: uDMX
-Abschluss-Widerstand 120 Ohm - Erst nötigt ab DMX-Kabellänge 40m
-Software: Verwende u.a. PC-Dimmer - Als Device für ein analoges Stripe zum Anfang auszuwählen:
Unter "Generic" "RGB Scheinwerfer" (3 Kanäle) selektieren.
Profile der Geräte können über einen File-Explorer kopiert und dann über einen NEUSTART der App modifiziert werden.
Ich denke, das ist es - was jeder sucht -
Eine erste Anleitung, die auch für Einsteiger zu einem direkten Erfolg führt.
Beste Grüße
Jürgen Na...
Was mir nicht gefällt (für Fortgeschrittene):
-Verliert der USB-Adapter UND der Controller seine Spannungsversorgung, dann steuert der Controller beim
a) Einschalten alle LEDs auf Maximum (weis) für ca. 0,5 Sek. an
b) Danach sind alle LEDs logischer Weise auf Null (aus)
Lösung zu a)
-Mich nervt dieses und werde daher das Multifunktions-Zeit-Relais 80.01 (Fa. Finder) einsetzen.
Sie Spannungsversorgung steht dann für die Stripes erst nach 2 Sek. an.
Dabei müssen natürlich alle V+ Ausgänge der Stripes auf das Zusatz-Relais gesetzt werden.
Lösung zu b)
-Abhilfe "Gedächnisverlust" des USB-Anschlusses "Lixada USB DMX Interface Controller Adapter LED DMX512":
Selbst bei kompletten Abschalten des Stroms kann man diesen über die beiden Pins 1+4 per Stromversorgung
füttern mit einer Akku-Power-Bank - die sich selbst beim eingeschaltetem PCs laden wird.
Damit ist ein Ausfall von mehren Tagen verhindert.
| Manufacturer | BUNTE-DE |
|---|---|
| Part number | 1 |
| Item Weight | 454 g |
| Product Dimensions | 11 x 8 x 2.79 cm; 453.59 g |
| Item model number | 4348131067 |
| Is Discontinued By Manufacturer | No |
| Material | Acrylnitril-Butadien-Styrol |
| Wattage | 1728 watts |
| Item Package Quantity | 1 |
| Batteries Included? | No |
| Batteries Required? | No |
