UNITEC Anlaufstrombegrenzer und Einschaltstrombegrenzer

Beim Einschalten von Schweißgeräten, Häckslern, Kreissägen und sonstigen Verbrauchern mit hohen Einschaltströmen löst schnell der Leistungsschutzschalter aus. Der Grund hierfür sind die hohen Einschaltströme, die zwar nur kurz anstehen, aber ein Vielfaches des Nennstromes des Leistungsautomaten erreichen. Der UNITEC Einschaltstrombegrenzer fungiert als Überspannungsschutz, indem er den Einschaltstrom auf einen Wert begrenzt, der den Leistungsschutzschalter nicht auslösen lässt. Beim Einsatz mit 10 A - Leitungsschutzschaltern ist die Funktion aber nicht zu 100 Prozent gewährleistet. Erst bei 16 A Leitungsschutzschaltern mit der Auslösecharakteristik B, C und L kann der UNITEC Anlaufstrombegrenzer seine volles Potential als Überspannungsschutz entfalten. Beim Anschluss mehrerer Geräte hat ein Einschaltstrombegrenzer aber keine Funktion mehr.

Bei folgenden Geräten bewährt sich der Einschaltstrombegrenzer besonders:

Winkelschleifer, Hochdruckreiniger, Schweißgeräte, Kreissäge, Schreddern und ähnliche Geräte mit induktiven Komponenten

Die Technik des UNITEC Anlaufstrombegrenzer

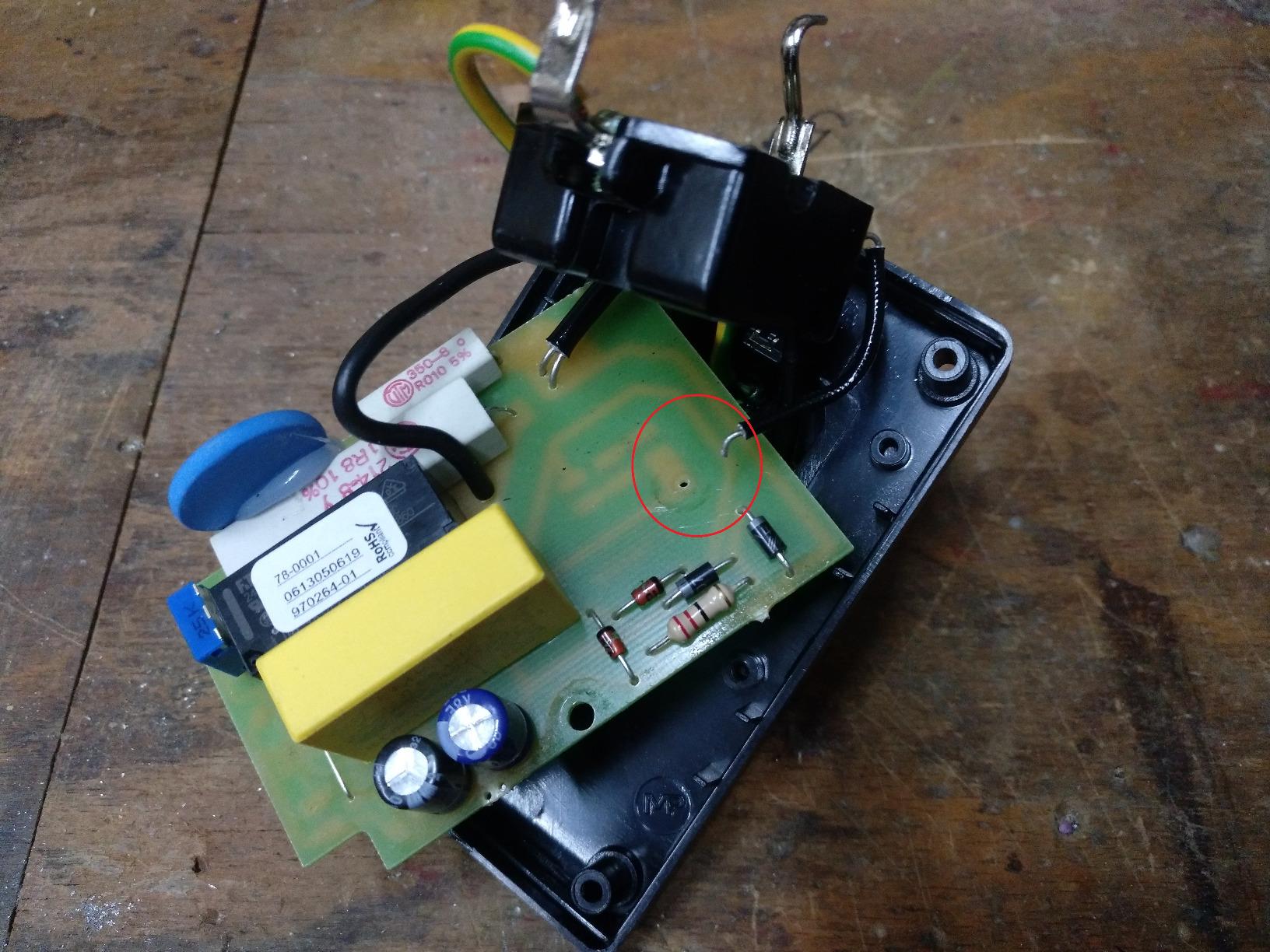

Zur Strombegrenzung wird eine Reihenschaltung aus PTC (Kaltleiter) und Widerstand verwendet (Gesamtwiderstand ca. 5 OHM). Dadurch reduziert sich der Einschaltstrom auf maximal 46 A. Etwa 100 ms nachdem der Verbraucher eingeschaltet wurde, werden die Widerstände überbrückt. Damit entstehen im Betrieb keine ungewollten Verluste im Einschaltstrombegrenzer. Bei Überlastung schaltet eine integrierte Temperaturüberwachung den Verbraucher ab. In diesem Fall sollten Sie das Gerät für einige Minuten abkühlen lassen.

• Nennspannung: 230 V~
• Nennstrom: 16 A

ACHTUNG

Das Gerät ist, abhängig von der Last des angeschlossenen Verbrauchers, für 2 – 15 Einschaltvorgänge/Minute ausgelegt. Bei Überlast schaltet die integrierte Temperaturüberwachung den Verbraucher ab. Dies kann zu einer leichten, unbedenklichen Rauchentwicklung führen.

In diesem Fall das Gerät vom Netz trennen und einige Minuten abkühlen lassen. Das Gerät ist danach wieder uneingeschränkt einsatzbereit.
