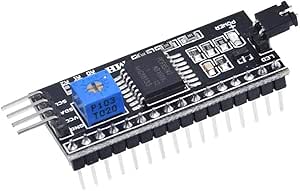

Die Schnittstellen laufen auf meinem Arduino Uno mit mehreren 16x2 und einem 20x4 LC-Displays. Die passende Library kann auf der Verkäuferseite heruntergeladen werden (s. Antworten unten)
Für mich als Programmieranfänger gab es aber gleich mehrere Probleme, die nichts mit dem Artikel an sich zu tun hatten. (Meistens sitzt das Problem vor dem Rechner...) Trotzdem möchte ich die Probleme kurz erötern, da es vllt. anderen weiterhelfen kann:
1. Ich hatte bereits eine I2C-library installiert, bevor ich die passende runtergeladen hab. Ergo hatte ich zwei installiert, was zu Problemen führte. Das Deinstallieren der anderen library stellte sich auch als schwierig heraus, denn es können libraries in folgenden zwei (!!) Ordnern installiert (kopiert) werden: C:\Users\BENUTZERNAME\Documents\Arduino\libraries oder C:\Program Files (x86)\Arduino\libraries
2. Da ich nicht wusste, wie ich das Display ansprechen sollte, habe ich nach Sketches im Internet gesucht. Ich habe mehrere probiert, die alle nicht funktionierten. Meistens waren da Zeilen wie "LiquidCrystal_I2C lcd(0x3F,1,5,6,7,8,9,11,POSITIVE);" drin enthalten, was beim Kompilieren ständig Fehler ergab. Das Display wurde einfach nicht initialisiert und statt "lcd.init" und "lcd.backlight" stand nur "lcd.begin" in den Sketches, weshalb ich nur weiße Kästchen angezeigt bekam. An dem Kontrast schraubt man dann natürlich als erstes herum, was aber aufgrund der falschen Sketches nichts bringt ;-)
Lange Rede, kurzer Sinn - hier ein Beispiel-Sketch, der funktioniert:
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x3F,16,2); //Addr: 0x3F oder 0x27 - Link siehe "Scanner Sketch" aus den Antworten unten
void setup()
{
lcd.init();
lcd.backlight();
lcd.setCursor(0, 0);
lcd.print("Test 1234");
lcd.setCursor(0, 1);
lcd.print("56789 Test");
}
void loop()
{
}
3. Nachdem ich die ersten zwei Probleme mit fremder Hilfe überwinden konnte (vielen Dank nochmal!), kam prompt das Dritte: Es wurde mir aus dem Sketch immer nur das erste Zeichen jeder Zeile angezeigt. Ich hatte ursprüngl. die Version 1.6.12, danach die Version 1.8.0 (die aktuellste, Stand Dezember 2016) - bei beiden das gleich Ergbenis. Man muss die Version 1.6.5 nutzen, damit die Anzeige reibungslos funktioniert!
