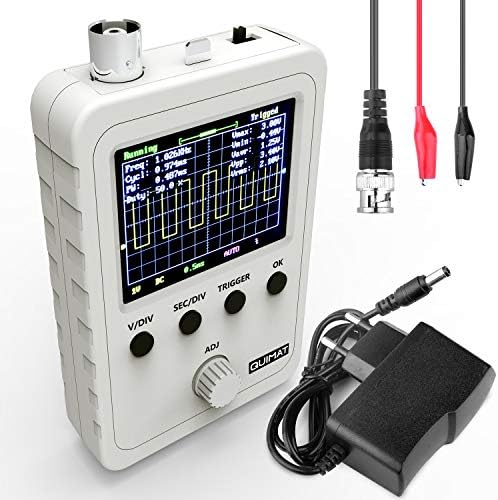

Quimat 2,4" Zoll Shell TFT Digital Oszilloskop Kit mit BNC Clip Kabel Gelötet Sonde Open Source SMD und Gehäus (Fertig Maschine fertig montiert)

4,1 von 5 Sternen 1.346 Sternebewertungen

Möchten Sie Ihr Produkt KOSTENLOS recyceln?

Recyceln Sie Ihr Produkt

Wenn Sie dieses Produkt kaufen, kann Amazon Ihnen helfen, Ihr altes Produkt ordnungsgemäß zu entsorgen.

Wir bieten umfassende Informationen und Ratschläge zu Recycling- und Entsorgungsvorschriften an, die Sie hier finden

Innerhalb Deutschland bieten wir einen kostenlosen Rücknahmeservice für geeignete Artikel an. Um mehr zu erfahren, klicken sie hier

Derzeit nicht verfügbar.
Ob und wann dieser Artikel wieder vorrätig sein wird, ist unbekannt.
Marke QUIMAT
Stromquelle Kabelgebunden
Stil Digital
Artikelgewicht 3,2 Unzen
Min. Betriebsspannung 9 Volt (Gleichstrom)

Info zu diesem Artikel

  • Display und MCU sind auf derselben Platine (Mainboard) montiert, um die Verwendung von Inter-Board-Pin-Headern zu vermeiden. Der Analogkanal wird auf einer separaten Platine platziert, die die meisten Teile für die Benutzerinstallation enthält, sodass die analogen und digitalen Schaltkreise besser getrennt werden können.
  • Es wurde der Drehgeber hinzugefügt, macht die Parametereinstellung schneller und einfacher
  • Quimat Q15001 Oszilloskop ist eine zusammengebaute fertige Maschine mit Shell.NOT DIY Teil, kann es direkt verwendet werden, um zu vermeiden, Schweißprozess Probleme zu montieren und spart die Montagezeit.
  • Ausführliche Bedienungsanleitung, Fehlersuchanleitung und Schaltplan sind ebenfalls enthalten. Hinweis: Unser Oszilloskop stammt von unserer eigenen Marke, und die Firmware ist auch unsere eigene. Derzeit ist die Firmware des Oszilloskops die neueste und die Firmware muss nicht aktualisiert werden.
Sicherheits- und Produktressourcen

Produktinformation

0
0

Quimat 2,4" Zoll Digital Oszilloskop Kit

  • Quimat Q15001 Oszilloskop ist eine zusammengebaute fertige Maschine.

  • Anders als das DIY Oszilloskop Kit muss unser Kit vor der Verwendung keine Montage oder Schweißarbeiten ausführen, wodurch komplizierte Schweiß- oder Montageprobleme vermieden und Zeit gespart werden.

  • Ausführliche Bedienungsanleitungen, Anleitungen zur Fehlerbehebung und Lösungen finden Sie auch in unserem Oszilloskop-Kit.

Mit der digitalen Anzeige der Wellenformparameter können 9 Werte angezeigt werden:

  • Frequenz
  • Zeitraum
  • Pulsbreite
  • Prozentsatz der Verpflichtungen
  • Maximalwert und Minimalwert
  • Durchschnittswert
  • Spitzenwert
  • Barwert

Funktionen

0

1. Erweiterte Empfindlichkeit

Die Empfindlichkeit wurde sowohl in der Breite als auch in der Höhe erweitert, was breiter ist als bei einem anderen ähnlichen Produkt. Es erreicht 5 mV / div - 20 V / div, während ein anderes ähnliches Produkt nur 10 mV / div - 5 V / div ist.

2. Einfach messen

Mit dem Auto / Normal / Single-Trigger-Modus können Sie ganz einfach die momentane Wellenform erfassen.

9

3. Drehgeber

Der Drehgeber wurde hinzugefügt, wodurch die Parametrierung schneller und einfacher wird.

4. Wartungsfunktion

Sie können die Wellenform jederzeit beibehalten.

5. Wellenformspeicherfunktion

Sie werden die Wellenform nach dem Ausschalten der Welle nicht verlieren.

9

6. Professionelle Montage

Das Display und die MCU sind auf derselben Platine (Hauptplatine) montiert, um die Verwendung von Verbindungsköpfen zwischen den Platinen zu vermeiden. Der analoge Kanal befindet sich auf einer separaten Platine, die die meisten vom Benutzer installierten Teile enthält, sodass die analogen und digitalen Schaltkreise besser voneinander getrennt werden können.

7. Handheld

Dieses aktualisierte digitale Oszilloskop kann in der Hand gehalten werden und ist praktischer als andere Produkte.

8. Schließt Spg.Versorgungsteil ein

Spezifikation:

Nummer des Kanals: 1

Analoge Bandbreite: 0 - 200KHz

Empfindlichkeit: 5mV / Div - 20V / Div

Empfindlichkeitsfehler: <5%

Auflösung: 12-Bit

Eingangsimpedanz: 1M Ohm

Maximale Eingangsspannung: 50Vpk

Kopplung: DC, AC, GND

Trigger-Modi: Auto, Normal, Einzeln

Trigger-Typen: steigende / fallende Flanke

Triggerposition: 1/2 der Puffergröße festgelegt

Display: 2,4 Zoll Farb-TFT-LCD mit 320 x 240 Auflösung

Stromversorgung: 9V DC (8 - 10V akzeptabel), NICHT ENTHALTEN

Dimension: 115mm X 75mm X 22mm

Gewicht: 100 Gramm (ohne Kabel und Netzteil)

Lieferumfang:

Shell-Oszilloskop*1 Netzteil*1 BNC-Clipkabel*1 Benutzerhandbuch*1

Hinweis:

1.Shell läuft auf 9V (keine höhere Spannung als 10V verwenden!)

2. Netzteil ist nicht enthalten

Mit ähnlichen Artikeln vergleichen

Dieser Artikel
Quimat 2,4" Zoll Shell TFT Digital Oszilloskop Kit mit BNC Clip Kabel Gelötet Sonde Open Source SMD und Gehäus (Fertig Maschine fertig montiert)
Quimat 2,4" Zoll Shell TFT Digital Oszilloskop Kit mit BNC Clip Kabel Gelötet Sonde Open Source SMD und Gehäus (Fertig Maschine fertig montiert)
Empfehlungen
Digitales Oszilloskop,HANMATEK Handheld-Digitaloszilloskop HO52 50Mhz Bandbreite, 2 Kanal 2 in 1 Oszilloskop und Multimeter Mini-Oszilloskop

OWON HDS272S Handoszilloskop, 70MHz Bandbreite tragbares 3 in 1 Digitalmultimeter Oszilloskop, 20000 Zählungen mit 2 Kanal USB Typ C und 3,5 Zoll LCD Display(oszilloskop+multimeter+generator)

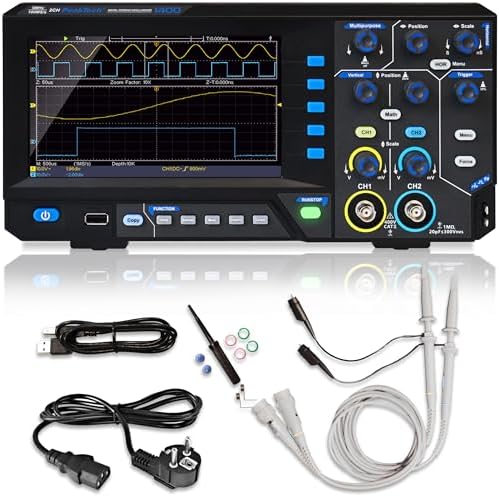

PeakTech 1400 - Kompaktes Digitales Oszilloskop 2 Kanal - Oscilloscope 5 MHz Bandbreite - schnelle 100 MS/s Sampling-Rate - USB-Anschluss, inklusive PC-Software, XY-Darstellung & Zoom - Schwarz

YAMXIN 8 Stück Multimeter Messleitungen Set mit 4mm Bananenstecker Krokodilklemmen Testsonde, Messspitzen für Multimeter, Multimeter Kabel Set für Digitale Multimeter, Doppelstecker, Rot und Schwarz

DollaTek DSO TC3 Digitales Oszilloskop, 3-in-1-Handspeicher-Oszilloskop, Transistor-Tester, LCR-Tisch für Kapazitäts- und Widerstandstests mit 2,4 Zoll HD Farbbildschirm,PWM Rechteckausgang
Details
Zum Einkaufswagen hinzugefügt
spCSRF_Treatment
Details
Zum Einkaufswagen hinzugefügt
spCSRF_Treatment
Details
Zum Einkaufswagen hinzugefügt
spCSRF_Treatment
Details
Zum Einkaufswagen hinzugefügt
spCSRF_Treatment
Details
Zum Einkaufswagen hinzugefügt
spCSRF_Treatment
PreisMomentan nicht verfügbar.148,99€208,79€-4% 178,06€
UVP:185,52 €
13,99€57,99€
Lieferung
Erhalte es bis Mittwoch, 18. Juni
Erhalte es bis Mittwoch, 18. Juni
Erhalte es bis Dienstag, 17. Juni
Erhalte es bis Dienstag, 17. Juni
Erhalte es bis Dienstag, 17. Juni
Bewertung durch Kunden
Verkauft von
Stromquelle
Messtyp
Stil

Im Lieferumfang enthalten

  • Digitales Oszilloskop
  • Produktinformation

    • Auslaufartikel (Produktion durch Hersteller eingestellt) ‏ : ‎ Nein
    • Verpackungsabmessungen ‏ : ‎ 15,4 x 15,2 x 5,5 cm; 90,72 Gramm
    • Im Angebot von Amazon.de seit ‏ : ‎ 25. Juni 2020
    • Hersteller ‏ : ‎ Quimat
    • ASIN ‏ : ‎ B077CZVZTJ
    • Modellnummer ‏ : ‎ EM001-DE-FBA
    • Garantierte Software-Updates bis ‏ : ‎ unbekannt
    • Kundenrezensionen:
      4,1 von 5 Sternen 1.346 Sternebewertungen

    Kundenrezensionen

    4,1 von 5 Sternen
    1.346 weltweite Bewertungen

    Dieses Produkt bewerten

    Sag deine Meinung zu diesem Artikel

    Die Kunden sagen

    Die Kunden sind mit der Funktionalität, dem Preis-Leistungs-Verhältnis und der Qualität des Oszilloskops zufrieden. Sie beschreiben es als nützlich, gut für einfache Anwendungen und eine tolle Ergänzung. Die Genauigkeit der gemessenen Werte wird als plausibel und gut ablesbar gelobt. Die kompakte Größe und Handlichkeit werden ebenfalls positiv hervorgehoben. Die Bedienung, Portabilität und Ablesbarkeit werden ebenfalls gelobt.

    70 Kunden erwähnen „Funktionalität"59 positiv11 negativ

    Kunden sind mit der Funktionalität des Produkts zufrieden. Sie sagen, es hat einen guten Funktionsumfang und funktioniert für einfache Anwendungen. Das Gerät wird als überaus nützlich und für ihre Zwecke wirkungsvoll beschrieben. Es bietet eine Fülle von Funktionen auf kleinem Raum.

    "...Nichts desto trotz funktioniert es problemlos und bietet eine Reihe an Funktionen welche nützlich sind...." Mehr

    "...+ gutes Preis-/Leistungs-Verhältnis + funktioniert erstaunlich gut *****Negatives***** - Anleitung auf englisch *****..." Mehr

    "...Das kleine preiswerte Gerät ist überaus nützlich und reicht für einfache Anwendungen (Signale mit niedriger Frequenz) allemal aus." Mehr

    "...Ohne Frage ein handliches Gerät und überaus preiswert wenn es denn auch funktionieren würde wie es sich gehört...." Mehr

    70 Kunden erwähnen „Preis-Leistung"65 positiv5 negativ

    Kunden sind mit dem Preis-Leistungs-Verhältnis des Produkts zufrieden. Sie beschreiben es als preiswert, passend für das Geld und von erstaunlicher Qualität für den Preis.

    "...Positiv: - Super klein - Sehr preisgünstig - Mittlerer und unterer Frequenzbereich sehr genau -..." Mehr

    "...+ gute Anzeige + Netzteil mitgeliefert + gutes Preis-/Leistungs-Verhältnis + funktioniert erstaunlich gut *****..." Mehr

    "...Das kleine preiswerte Gerät ist überaus nützlich und reicht für einfache Anwendungen (Signale mit niedriger Frequenz) allemal aus." Mehr

    "...Ohne Frage ein handliches Gerät und überaus preiswert wenn es denn auch funktionieren würde wie es sich gehört...." Mehr

    49 Kunden erwähnen „Qualität"40 positiv9 negativ

    Kunden sind mit der Qualität des Produkts zufrieden. Sie beschreiben es als gut ablesbar, leicht zu bedienen und sagen, es erfüllt die Erwartungen voll. Das Design wird als schick empfunden.

    "...Positiv: - Super klein - Sehr preisgünstig - Mittlerer und unterer Frequenzbereich sehr genau -..." Mehr

    "...Positives***** + einfache Bedienung + gute Verarbeitung + kompakteres Design + gute Anzeige + Netzteil mitgeliefert..." Mehr

    "...absolut in Ordnung sind, das Gerät ist auch mit diesen Limiten ein sehr gutes und preiswertes Produkt: -..." Mehr

    "...Kein Problem mit Einstrellunge und Mmésswerten. War zufrieden bis es nicht mehr funktionierte. Wärend der Messung Display dunkel...." Mehr

    32 Kunden erwähnen „Genauigkeit"25 positiv7 negativ

    Kunden sind mit der Genauigkeit des Produkts zufrieden. Sie berichten, dass die gemessenen Werte plausibel sind und gut für einfache Messungen geeignet sind. Das Gerät ist ideal für schnelle Messungen und einfache Darstellungen. Die beiliegenden Messleitungen werden als brauchbar beschrieben.

    "...Der verbaute Drehgeber macht die Bedienung einfach. Intuitiv erfasst man schnell, wie das Zusammenspiel der vier Tasten mit dem Drehgeber gedacht..." Mehr

    "...Habe erstmal einen Frequenzgenerator angeschlossen - ausreichende Genauigkeit...." Mehr

    "...Das Ergebnis (Frequenz) war sehr genau, die Flanken z.B. beim Rechtecksignal wurden vom Handy unsauber ausgegeben...." Mehr

    "...geeignet und bietet zur Analyse eine qualitativ zuverlässige, schnelle Messwertfassung...." Mehr

    31 Kunden erwähnen „Größe"24 positiv7 negativ

    Kunden sind mit der Größe des Produkts zufrieden. Sie beschreiben es als klein, handlich, kompakt und optimal für die Hosentasche. Das Preis-Leistungs-Verhältnis wird als super bewertet. Einige sagen, es ist für Beginner 100% richtig und einfach aufzubauen.

    "...Positiv: - Super klein - Sehr preisgünstig - Mittlerer und unterer Frequenzbereich sehr genau -..." Mehr

    "...+ einfache Bedienung + gute Verarbeitung + kompakteres Design + gute Anzeige + Netzteil mitgeliefert..." Mehr

    "...Das kleine preiswerte Gerät ist überaus nützlich und reicht für einfache Anwendungen (Signale mit niedriger Frequenz) allemal aus." Mehr

    "...Das Oszi ist sehr kompakt, der Screen zwar nicht hochauflösend aber dennoch gut ablesbar, ein Infobereich zeigt die eingestellte Zeitbasis sowie den..." Mehr

    27 Kunden erwähnen „Bedienung"20 positiv7 negativ

    Kunden sind mit der Bedienung des Produkts zufrieden. Sie beschreiben sie als intuitiv und selbsterklärend. Der verbaute Drehgeber macht die Bedienung einfach. Außerdem liegt eine Zusammenbauanleitung bei, die in 5 Schritten ausführlich ist. Die wichtigsten Sachen sind gut erklärt. Das Gerät kommt mit vollständiger Beschreibung des Innenlebens.

    "...Positives***** + einfache Bedienung + gute Verarbeitung + kompakteres Design + gute Anzeige + Netzteil mitgeliefert..." Mehr

    "...Gleichzeitig liegt eine Zusammenbauanleitung (alles in Englisch) bei, die in 5 Schritten ausführlich beschreibt, wie DIY-Bastler vorgehen sollten,..." Mehr

    "...Die Bedienung ist intuitiv und der kleine Drehknopf macht die Bedienung einfach und schnell...." Mehr

    "...Kleines Minus: Die Anleitung ist inhaltlich ein wenig "schmal" geraten. Die wichtigsten Sachen sind gut erklärt...." Mehr

    18 Kunden erwähnen „Portabilität"14 positiv4 negativ

    Kunden sind mit der Portabilität des Produkts zufrieden. Sie beschreiben es als klein, handlich und bequem zum Mitnehmen. Es eignet sich gut für den mobilen Einsatz, kleinere Basteleien und Reparaturen. Einige bezeichnen es als einen guten Begleiter für die mobile Werkstatt oder Werkzeugtasche.

    "...Aufgrund der Abmessungen ist das Gerät für den mobilen Einsatz geeignet, Stromversorgung entweder extern über einen 9V-Block oder mit etwas mehr..." Mehr

    "...Mit Akku auch sehr gut für unterwegs geeignet. Preis, Lieferung und Verpackung = okay" Mehr

    "...Wie viele schon gezeigt haben ist es auch Super Portable zu verwenden mit einem 9V Adapter 👍..." Mehr

    "...Form jedoch nicht Rechnung getragen - das Gehäuse bietet keinerlei Platz für Batterien/Akkus...." Mehr

    14 Kunden erwähnen „Ablesbarkeit"14 positiv0 negativ

    Kunden sind mit der guten Ablesbarkeit des Displays zufrieden. Sie beschreiben es als klar, hell und einfach zu bedienen. Die Spannungen werden sauber angezeigt und Signale mit sauberen Flanken abgebildet. Das Gerät lässt sich gut für schnelle Messungen und einfache Darstellungen verwenden. Es ist brauchbar für das Anzeigen des Spannungsverlaufes bis 35V.

    "...man erhält ein Mini-Oszi mit einem kleinen, jedoch durchaus sehr gut ablesbarem Display geliefert...." Mehr

    "...+ gute Verarbeitung + kompakteres Design + gute Anzeige + Netzteil mitgeliefert + gutes Preis-/Leistungs-Verhältnis..." Mehr

    "...sehr kompakt, der Screen zwar nicht hochauflösend aber dennoch gut ablesbar, ein Infobereich zeigt die eingestellte Zeitbasis sowie den Volt/Div an,..." Mehr

    "...Die Anzeige ist klar und hell - also alles bestens...." Mehr

    Erfüllt alle Erwartungen
    5 von 5 Sternen
    Erfüllt alle Erwartungen
    Das Quimat 2,4" in der sofort einsetzbaren Version kam innerhalb von 3 Tagen. Oben im Frageteil wurde geschrieben, dass der Oszi ohne Netzteil geliefert wird, obwohl ein Netzteil in den Angebotsbildern suggeriert wird. Ein 9V-Netzteil wurde mir beigelegt und ich gehe davon aus, dass das für alle zukünftigen Lieferungen so bleibt. Unabhängig davon nutze ich das Gerät für unterwegs mit einem 9V-Akkublock (siehe Foto). Dem Oszi liegt eine kurze aber bündige Bedienungsanleitung dabei, die aber voll ihren Zweck erfüllt. Gleichzeitig liegt eine Zusammenbauanleitung (alles in Englisch) bei, die in 5 Schritten ausführlich beschreibt, wie DIY-Bastler vorgehen sollten, wenn sie das Messgerät selbst zusammenlöten und abgleichen wollen. Die Geldersparnis würde das aus meiner Sicht jedoch nicht rechtfertigen. Das sollte erfahrenen Elektronikbastlern vorbehalten sein, die Lust auf akribisches Verbauen von passiven und aktiven Bauelementen haben. Das betrifft auch SMD-Bauelemente! Beispielsweise wird im Step 1, Punkt 7 vorgeschrieben, den SMD-Widerstand R30 zu entfernen, der nur für Testzwecke in einer frühen Zusammenbauphase benötigt wird. Alle in der Spezifikation angegebenen Daten reichen für meine Belange aus. Ich will das Gerät vornehmlich im NF-Bereich einsetzen. Deshalb machte ich einen Test mit verschiedenen von mir generierten Sinusfrequenzen. Ich war beindruckt von der Genauigkeit, der parallel zum Signal auf dem recht großen Farbdisplay oben links angezeigten gemessenen Frequenzen (siehe Video). Der verbaute Drehgeber macht die Bedienung einfach. Intuitiv erfasst man schnell, wie das Zusammenspiel der vier Tasten mit dem Drehgeber gedacht ist. Ich freue mich über das handliche und für meine Zwecke wirkungsvolle Messgerät. Jetzt kümmere ich mich noch um eine kleine passende Tasche, in der auch das Netzteil, das Kabel und der Akku Platz finden können.
    Vielen Dank für dein Feedback.
    Leider ist ein Fehler aufgetreten.
    Leider konnten wir die Rezension nicht laden

    Spitzenrezensionen aus Deutschland

    • Bewertet in Deutschland am 1. August 2019
      Die Medien konnten nicht geladen werden.
      Das Quimat 2,4" in der sofort einsetzbaren Version kam innerhalb von 3 Tagen. Oben im Frageteil wurde geschrieben, dass der Oszi ohne Netzteil geliefert wird, obwohl ein Netzteil in den Angebotsbildern suggeriert wird. Ein 9V-Netzteil wurde mir beigelegt und ich gehe davon aus, dass das für alle zukünftigen Lieferungen so bleibt.

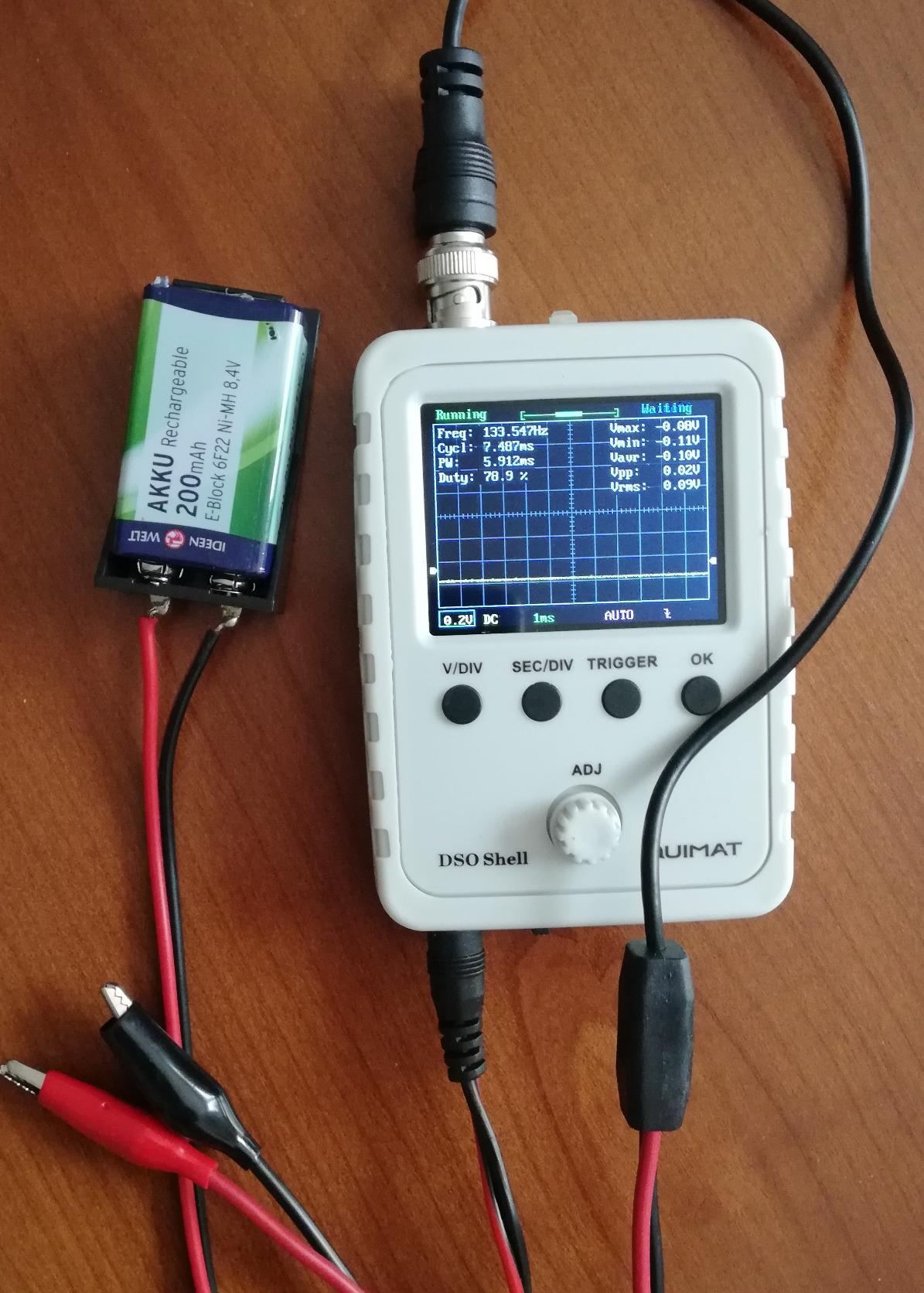

      Unabhängig davon nutze ich das Gerät für unterwegs mit einem 9V-Akkublock (siehe Foto).
      Dem Oszi liegt eine kurze aber bündige Bedienungsanleitung dabei, die aber voll ihren Zweck erfüllt. Gleichzeitig liegt eine Zusammenbauanleitung (alles in Englisch) bei, die in 5 Schritten ausführlich beschreibt, wie DIY-Bastler vorgehen sollten, wenn sie das Messgerät selbst zusammenlöten und abgleichen wollen. Die Geldersparnis würde das aus meiner Sicht jedoch nicht rechtfertigen. Das sollte erfahrenen Elektronikbastlern vorbehalten sein, die Lust auf akribisches Verbauen von passiven und aktiven Bauelementen haben. Das betrifft auch SMD-Bauelemente! Beispielsweise wird im Step 1, Punkt 7 vorgeschrieben, den SMD-Widerstand R30 zu entfernen, der nur für Testzwecke in einer frühen Zusammenbauphase benötigt wird.
      Alle in der Spezifikation angegebenen Daten reichen für meine Belange aus. Ich will das Gerät vornehmlich im NF-Bereich einsetzen. Deshalb machte ich einen Test mit verschiedenen von mir generierten Sinusfrequenzen. Ich war beindruckt von der Genauigkeit, der parallel zum Signal auf dem recht großen Farbdisplay oben links angezeigten gemessenen Frequenzen (siehe Video).
      Der verbaute Drehgeber macht die Bedienung einfach. Intuitiv erfasst man schnell, wie das Zusammenspiel der vier Tasten mit dem Drehgeber gedacht ist.
      Ich freue mich über das handliche und für meine Zwecke wirkungsvolle Messgerät. Jetzt kümmere ich mich noch um eine kleine passende Tasche, in der auch das Netzteil, das Kabel und der Akku Platz finden können.
      Kundenbild
      5,0 von 5 Sternen
      Erfüllt alle Erwartungen

      Bewertet in Deutschland am 1. August 2019
      Das Quimat 2,4" in der sofort einsetzbaren Version kam innerhalb von 3 Tagen. Oben im Frageteil wurde geschrieben, dass der Oszi ohne Netzteil geliefert wird, obwohl ein Netzteil in den Angebotsbildern suggeriert wird. Ein 9V-Netzteil wurde mir beigelegt und ich gehe davon aus, dass das für alle zukünftigen Lieferungen so bleibt.
      Unabhängig davon nutze ich das Gerät für unterwegs mit einem 9V-Akkublock (siehe Foto).
      Dem Oszi liegt eine kurze aber bündige Bedienungsanleitung dabei, die aber voll ihren Zweck erfüllt. Gleichzeitig liegt eine Zusammenbauanleitung (alles in Englisch) bei, die in 5 Schritten ausführlich beschreibt, wie DIY-Bastler vorgehen sollten, wenn sie das Messgerät selbst zusammenlöten und abgleichen wollen. Die Geldersparnis würde das aus meiner Sicht jedoch nicht rechtfertigen. Das sollte erfahrenen Elektronikbastlern vorbehalten sein, die Lust auf akribisches Verbauen von passiven und aktiven Bauelementen haben. Das betrifft auch SMD-Bauelemente! Beispielsweise wird im Step 1, Punkt 7 vorgeschrieben, den SMD-Widerstand R30 zu entfernen, der nur für Testzwecke in einer frühen Zusammenbauphase benötigt wird.
      Alle in der Spezifikation angegebenen Daten reichen für meine Belange aus. Ich will das Gerät vornehmlich im NF-Bereich einsetzen. Deshalb machte ich einen Test mit verschiedenen von mir generierten Sinusfrequenzen. Ich war beindruckt von der Genauigkeit, der parallel zum Signal auf dem recht großen Farbdisplay oben links angezeigten gemessenen Frequenzen (siehe Video).
      Der verbaute Drehgeber macht die Bedienung einfach. Intuitiv erfasst man schnell, wie das Zusammenspiel der vier Tasten mit dem Drehgeber gedacht ist.
      Ich freue mich über das handliche und für meine Zwecke wirkungsvolle Messgerät. Jetzt kümmere ich mich noch um eine kleine passende Tasche, in der auch das Netzteil, das Kabel und der Akku Platz finden können.
      Bilder in dieser Rezension
      Kundenbild
      35 Personen fanden diese Informationen hilfreich
      Melden
    • Bewertet in Deutschland am 24. Oktober 2024
      Great for electronic music projects etc, hoping to connect to a 1-20Hz signal generator kit when its put together and should be a perfect combo.
    • Bewertet in Deutschland am 10. Mai 2020
      Als ich das Gerät erhalten hatte, waren meine Erwartungen nicht sonderlich gross. Ich muss allerdings gestehen, dass es nach einem Test und einer echten Fehlersuche an einem defekten Schaltnetzteil meine Erwartungen bei weitem Übertroffen hatte.

      Zu den Fakten, man erhält ein Mini-Oszi mit einem kleinen, jedoch durchaus sehr gut ablesbarem Display geliefert. Dabei ist noch eine Messklemme, die tatsächlich allerdings nicht der "Burner" ist. Es handelt sich bei weitem nicht um einen Tastkopf, sondern um lediglich 2 Krokodilklemmen. Zur Nutzung habe ich mir an die Oberseite der roten Klemme einfach eine gehärtete Nähnadel gelötet, damit erfüllt es diesen Zweck einigermassen.

      Vergleichsmessungen mit einem Profi-Gerät ergaben nur geringe Abweichungen zum tatsächlichen Wert. Die grössten Abweichungen hatte ich bei hohen Spannungen und gleichzeitig hohen Frequenzen, allerdings waren das gerade mal so was um 3%. Bei hohen Frequenzen ist das Signal nicht mehr ganz sauber, allerdings immer noch als ok zu bezeichnen.

      Alles in Allem trotzdem eine absolute Kaufempfehlung, bei einem defekten Schaltnetzteil hatte ich beispielsweise recht schnell den Übeltäter gefunden.

      Hier eine kleine Positiv/Negativ-Übersicht:

      Positiv:
      - Super klein
      - Sehr preisgünstig
      - Mittlerer und unterer Frequenzbereich sehr genau
      - Sehr gut ablesbares Display
      - 1Khz Testanschluss vorhanden (hätte ich nicht erwartet)

      Negativ:
      - Im oberen Frequenzbereich grössere Abweichungen und nicht ganz sauberes Signal
      - Nur zwei Krokodilklemmen, kein Tastkopf dabei
      - Sehr kurzes Kabel des Netzteils (ca. 70cm)

      Noch ein Hinweis, bitte nicht an Netzspannung ran gehen(!!!), wenn man sich nicht auskennt. Man könnte zwar mit einem 100:1 Tastkopf Netzspannung ausmessen, ein Laie allerdings kann mit Strom aus der Steckdose das Gerät in einer Milisekunde zerstören und zur Not sich selbst auch noch mit!
      18 Personen fanden diese Informationen hilfreich
      Melden
    • Bewertet in Deutschland am 6. Januar 2023
      Das Gerät mit seinen Funktionen optimal. Für Werzeugkoffer für unterwegs wurde es gekauft.
      Kein Problem mit Einstrellunge und Mmésswerten. War zufrieden bis es nicht mehr funktionierte.
      Wärend der Messung Display dunkel. Kontrolle am Netzteingang und siehe es blikte kurz auf und dann wieder dunkel. Ich war am Messen und war angewiesen auf das Gerät. So habe ich mich endschlossen das Gerät zu öfffnen um vieleicht den Fehlerzu finden. Diese konnte ich feststellen. Beide Pins der Netzsteckdose hatten keine Verbindung mit der Platiene. ( Herstellungsfehler scheinbar keine feste. Lötverbindung ).Wahscheinlich nur durch Montagehalterung von Netzsteckdose Kontakt.
      Weil ich das Gerät benötigte habe ich mich endschlossen die Pins zu verlöten und danach war es wieder fuktionsbereit. Leider habe ich kein vertrauen zu diesem Gerät und werde es zurück geben. ( Könnten noch andere Lötfehler auftreten.
      Eine Person fand diese Informationen hilfreich
      Melden
    • Bewertet in Deutschland am 1. November 2024
      Nix für Profis
    • Bewertet in Deutschland am 28. Januar 2023
      Frequency measurement is almost useless on the lower range as it jumps in huge frequency steps.
      Every single time I change the trigger mode the unit crashes and I have to power it off and on again.
      The trigger is super finicky and probably 60% of the time I have a wandering waveform all over my screen.
      Sometimes the update gets really bogged down at modest (1khz) frequencies and I get 1+ second delays.

      BUT. It functions. It gives you values. It shows waveforms. It is a useful gadget, but a TERRIBLE tool.
      Use this if you want to play around, or visualize something. But don't buy this if you need to measure anything.

      It was a good thing to try for me, and an alright deal for the price, but I will be replacing it with a "real" scope for probably 5-10x as much money. It is what it is.
      Eine Person fand diese Informationen hilfreich
      Melden

    Spitzenrezensionen aus anderen Ländern

    Alle Rezensionen ins Deutsche übersetzen
    • Eddy
      5,0 von 5 Sternen Gebruikt om de gain van de versterker af te stellen.
      Bewertet in den Niederlanden am 3. März 2024
      Gebruikt om de gain van de versterker af te stellen wat hiermee heel eenvoudig is.
      In de beschrijving staat dat er geen 9v adapter bij zit ,maar tot mijn verrassing zit de 9v/220v adapter er wel bij .
      Melden
    • Serge L.
      5,0 von 5 Sternen multi volt DC-AC jusque 240 V
      Überprüft in Belgien am 24. Februar 2024
      Le produit fonctionne très bien et je peux visualiser la fréquence de 230 VAC au moyen de résistances car le maximum de volt accepté et de 50 Volts. Dommage que le fil de connexion de mesure soit très très court : 50 cm. Explications uniquement en anglais et succintes
    • Samuel
      5,0 von 5 Sternen À vous les sinusoïdes !
      Bewertet in Frankreich am 19. August 2019
      Je ne m’attendais pas à grand chose de la part d’un oscilloscope à seulement 30€ et je dois dir que je suis agréablement surpris. Sans être extrêmement précis ni forcément très réglable cet oscilloscope dépanne sans problème dans de nombreuses situations (pour moi l’électronique de puissance). Il permet des réglages basiques : trigger et échelle et est plutôt simple d’utilisation. A ce prix là il ne faut pas non plus s’attendre aux performance d’un oscilloscope de labo ! Deux reproches : le manque de pochette de transport (j’utilise du coup le carton...) et le fait qu’il doit rester branché, on ne peux pas mettre des piles !
      Kundenbild
      Samuel
      5,0 von 5 Sternen
      À vous les sinusoïdes !

      Bewertet in Frankreich am 19. August 2019
      Je ne m’attendais pas à grand chose de la part d’un oscilloscope à seulement 30€ et je dois dir que je suis agréablement surpris. Sans être extrêmement précis ni forcément très réglable cet oscilloscope dépanne sans problème dans de nombreuses situations (pour moi l’électronique de puissance). Il permet des réglages basiques : trigger et échelle et est plutôt simple d’utilisation. A ce prix là il ne faut pas non plus s’attendre aux performance d’un oscilloscope de labo ! Deux reproches : le manque de pochette de transport (j’utilise du coup le carton...) et le fait qu’il doit rester branché, on ne peux pas mettre des piles !
      Bilder in dieser Rezension
      Kundenbild
    • JUAN
      5,0 von 5 Sternen Barato pero muy bueno
      Bewertet in Spanien am 19. Mai 2025
      La pantalla se ve bien, tanto las medidas v/div, sec/div valores pico a pico, frecuencia, etc como, la señal. Lo bueno es que puedes hacer Hold para ver detenidamente la señal y grabarla en la EEPROM. El cable de medición lo hubiera suministrado de una forma diferente a cocodrilo. Yo he puesto unos pines Dupond para pinchar la señal. Viene con un adaptador 9-10 V o conector para batería 9V. La alimentación por batería no la recomiendo porque cuando baja de 7-8 Volt se queda la pantalla en blanco y crees que lo has roto. La resolución llega a 0,1microseg por div. En las fotos se puede ver los pulsos Trigger de un sensor ECO arduino. Para este tipo de cosas está muy bien. Lo único que no he conseguido que en Hold se pueda cambiar las div para analizar mejor la señal
      Kundenbild
      JUAN
      5,0 von 5 Sternen
      Barato pero muy bueno

      Bewertet in Spanien am 19. Mai 2025
      La pantalla se ve bien, tanto las medidas v/div, sec/div valores pico a pico, frecuencia, etc como, la señal. Lo bueno es que puedes hacer Hold para ver detenidamente la señal y grabarla en la EEPROM. El cable de medición lo hubiera suministrado de una forma diferente a cocodrilo. Yo he puesto unos pines Dupond para pinchar la señal. Viene con un adaptador 9-10 V o conector para batería 9V. La alimentación por batería no la recomiendo porque cuando baja de 7-8 Volt se queda la pantalla en blanco y crees que lo has roto. La resolución llega a 0,1microseg por div. En las fotos se puede ver los pulsos Trigger de un sensor ECO arduino. Para este tipo de cosas está muy bien. Lo único que no he conseguido que en Hold se pueda cambiar las div para analizar mejor la señal
      Bilder in dieser Rezension
      KundenbildKundenbild
    • Cliente Amazon
      5,0 von 5 Sternen ottimo rapporto prezzo/prestazioni
      Bewertet in Italien am 4. Juni 2025
      Die Medien konnten nicht geladen werden.
      PREMESSA: utilizzo in ambito segnali audio. Fatta la premessa posso dire che merita 5 stelle perchè in una scala da 1 a 10 è preciso 6 al prezzo di €. 30,00! Perchè per avere una precisione di livello 7 dovremo spendere 12 volte €. 30,00 e per una precisione 8 avremo speso 19 volte €. 30,00! Se ne confronto la performance con il nostro MP720854 chiaramente non c'è storia ma........... €. 30,00 vs. €. 1.200,00! Venendo a lui è semplice, intuitivo, sufficientemente rapido nell'acquisizione. Inoltre ha il connettore per essere alimentato a batteria il che lo rende utilizzabile anche in assenza di rete 220V. Sempre in ambito segnale audio le indicazioni tra i 20hz e 150hz sono molto vicine le risultanze di oscilloscopi "veri". Insomma €. 30,00 spesi bene (segnali audio)
