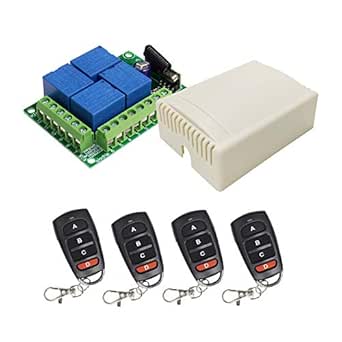

Ke 01.02.2020 4-Kanal Fernbedienung mit 4 Sender, 12V.
• Empfänger mit 12 Volt anschließen über Steckernetzteil, Leerlauf Stromaufnahme ist 12 mA, bei Last mit 40 mA.
• Alle Sender sind nicht angelernt, es leuchtet die Rote LED an der Fernbedienung.
1. Empfänger an 12 Volt anschließen, rote Led an Empfänger leuchtet schwach.
2. Lerntaste an Empfänger kurz drücken, danach leuchtet die LED hell.
3. Taste „A“ an der Fernbedienung drücken und halten bis die Rote LED am Empfänger 3x blinkt, danach schwach leuchtet. Das Anlernen hat funktioniert.
4. Test: Taste „A“ an der FB drücken, das Relais mit Klemme 10-12 zieht an solange die Taste an FB gedrückt wird. Kabel Farbe Grün, Funktion Tor auf.
Taste „B“ funktioniert mit Relais Klemme 7-9, Kabel Farbe Blau, Funktion Tor zu.
Taste „C“ funktioniert mit Relais Klemme 4-6, Kabel Farbe Braun.
Taste „D“ funktioniert mit Relais Klemme 1-3. Kabel Farbe Orange, Funktion Tor Stop. Wobei „2“ der mittlere Anschluß COM ist, der linke Anschluß wäre NO, der rechte Anschluß NC für normal geschloßen- also der Öffnerkontakt. Gilt auch für die anderen Kontakte.
• Danach alle Sender so angelernt, funktioniert einfach.
• Relais ziehen an solange man die Fernbedienung betätigt. Ist zur Torsteuerung im Einsatz.
• Funktion geht : Sender im Erdgeschoß, in OG Empfänger, Funktion mit alle Sender.
• Lan-Kabel an den Relais angeschloßen im Org-Gehäuse für Steuerung von Rolltor.
• 12V Versorgung über Steckernetzteil mit 12 V, 1A. Buchse 5,5*2,1mm innen.
• Umschalten auf
• Momentary = 1x Lerntaste drücken, danach FB kurz drücken, fertig.
• Toogle Mode: 2x Lerntaste drücken, danach FB kurz drücken, fertig.
• Latched Mode: 3x Lerntaste drücken, danach FB kurz drücken, fertig.
• 2 CH Momentary du 2x Toogle Mode= 4x Lerntaste drücken, danach FB kurz drücken, fertig.
• 2 CH Momentary u.2 CH Latched Mode= 5x Lerntaste drücken, danach FB kurz drücken, fertig.
• 2 CH Toogle u.2 CH Latched Mode= 6x Lerntaste drücken, danach FB kurz drücken, fertig.
• 2 CH Latched u.2 CH Latched Mode= 7x Lerntaste drücken, danach FB kurz drücken, fertig.
• Momentary= Solange Taste gedrückt zieht Relais an.
• Toogle= Taste kurz drücken=Relais zieht an, gleiche Taste nochmal drücken, Relais schaltet aus.
• Latched= Taste „A“ drücken, andere Relais schalten aus, bei B-D das gleiche.
Sauber aufgebaut, Sehr gutes Teil. Einfaches Anlernen der Sender.
€22.58 with 20 percent savings
RRP: €28.22
The RRP is the suggested or recommended retail price of a product set by the manufacturer and provided by a manufacturer, supplier or seller. Amazon displays the RRP as a reference price for price comparison purposes.
Learn more
Learn more
Top reviews from Germany
There was a problem filtering reviews right now. Please try again later.
Top reviews from other countries
Cliente Amazon
Ottimo prodotto
Reviewed in Italy on 6 November 2024Colour Name: 1 receiver + 2 transmittersVerified Purchase
angel felix acha acha
Mal los mandos progamados mal
Reviewed in Spain on 13 October 2024Colour Name: 1 receiver + 2 transmittersVerified Purchase
Andrea L.
Fa il suo dovere
Reviewed in Italy on 21 January 2024Colour Name: 1 receiver + 4 transmittersVerified Purchase
JFC
Très bon produit facile à utiliser
Reviewed in France on 25 November 2021Colour Name: 1 receiver + 4 transmittersVerified Purchase
JFC
Reviewed in France on 25 November 2021
Attention de bien prendre soin de développer l'antenne hélicoïdale comme indiqué sur la photo sinon la portée ne sera que d'environ 2 m voire moins ! Une fois l'antenne développée, j'ai testé la portée à plus de 25m (mon terrain s'arrête là)
Je me suis servi de ce module pour commander la serrure électrique de la porte de la rue qui donne sur le jardin. Mon alimentation secteur 12V est secourue par une batterie de secours et alimente à la fois la serrure et ce module (qui consomme très peu de courant.)
Images in this review
Enrique
Bueno
Reviewed in Spain on 5 February 2021Colour Name: 1 receiver + 4 transmittersVerified Purchase
