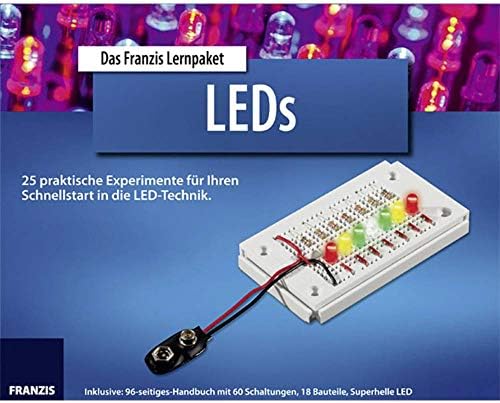

Lernpaket LEDs
Recyceln Sie Ihr Produkt
Wenn Sie dieses Produkt kaufen, kann Amazon Ihnen helfen, Ihr altes Produkt ordnungsgemäß zu entsorgen.
Wir bieten umfassende Informationen und Ratschläge zu Recycling- und Entsorgungsvorschriften an, die Sie hier findenInnerhalb Deutschland bieten wir einen kostenlosen Rücknahmeservice für geeignete Artikel an. Um mehr zu erfahren, klicken sie hier
Ob und wann dieser Artikel wieder vorrätig sein wird, ist unbekannt.
Warnung: Benutzung unter unmittelbarer Aufsicht von Erwachsenen.
Kunden haben sich auch diese Produkte angesehen
Produktinformation
- Sprache : Deutsch
- Produktabmessungen : 19,5 x 3 x 24,2 cm; 341 Gramm
- Erscheinungstermin : 1. Februar 2011
- Hersteller : Franzis Buch & Software Verlag
- Modellnummer : 978-3-645-65065-6
- ASIN : 3645650652
- Amazon Bestseller-Rang: Nr. 665.920 in Spielzeug (Siehe Top 100 in Spielzeug)
- Nr. 20.880 in Experimentieren & Forschen
- Kundenrezensionen:
Produktbeschreibungen
Dieses Lernpaket ermöglicht Ihnen den schnellen Start in die LED-Technik und damit in die Elektronik überhaupt. Alles was Sie dazu brauchen, ist enthalten, nur eine frische Batterie (9 V) müssen Sie noch zusätzlich besorgen. Und dann geht es los. in kürzester Zeit führen Sie die wichtigsten Grundversuche durch. Im Vordergrund stehen die praktischen Experimente. So ganz nebenbei erfahren Sie aber auch die entscheidenden Grundlagen von der Schaltungstechnik bis zur Berechnung der erforderlichen Vorwiderstände.
Kundenrezensionen
- 5 Sterne4 Sterne3 Sterne2 Sterne1 Stern5 Sterne60%8%16%9%7%60%
- 5 Sterne4 Sterne3 Sterne2 Sterne1 Stern4 Sterne60%8%16%9%7%8%
- 5 Sterne4 Sterne3 Sterne2 Sterne1 Stern3 Sterne60%8%16%9%7%16%
- 5 Sterne4 Sterne3 Sterne2 Sterne1 Stern2 Sterne60%8%16%9%7%9%
- 5 Sterne4 Sterne3 Sterne2 Sterne1 Stern1 Stern60%8%16%9%7%7%
Kundenbewertungen, einschließlich Produkt-Sternebewertungen, helfen Kunden, mehr über das Produkt zu erfahren und zu entscheiden, ob es das richtige Produkt für sie ist.
Um die Gesamtbewertung der Sterne und die prozentuale Aufschlüsselung nach Sternen zu berechnen, verwenden wir keinen einfachen Durchschnitt. Stattdessen berücksichtigt unser System beispielsweise, wie aktuell eine Bewertung ist und ob der Prüfer den Artikel bei Amazon gekauft hat. Es wurden auch Bewertungen analysiert, um die Vertrauenswürdigkeit zu überprüfen.
Erfahren Sie mehr darüber, wie Kundenbewertungen bei Amazon funktionieren.Spitzenrezensionen aus Deutschland
Es gab ein Problem beim Filtern der Rezensionen. Bitte lade die Seite neu.
- Bewertet in Deutschland am 22. Juli 2013Da die LEDs die beste Alternative zu Glühbirnen und Energiesparlampen sind werden sie uns in Zukunft (bei mir jetzt schon) überall begleiten. Mit dem Lernpaket werden alle offenen Fragen beantwortet - selbst die neuesten superhellen LEDs sind in ihrer Funktion und Beschaltung beschrieben.
- Bewertet in Deutschland am 15. April 2019Eigentlich ist es ja ein gutes Produkt. Dass aber nicht alle Bauteile die man ab ca der Hälfte des Büchleins braucht beiliegen ist wirklich schwach! Das wären für den Herausgeber Centartikel. Das ganze Paket einen oder maximal zwei Euro teurer aber dafür bitte mit allen benötigten Teilen.
Das gäbe dann fünf Sterne, so reichts knapp (!) für zwei.
- Bewertet in Deutschland am 24. Juni 2013Für viele der Experimente sind die Teile nicht vorhanden, und müssen dazugekauft werden. Sonst ok. Würde aber nicht wieder kaufen.
- Bewertet in Deutschland am 17. September 2014Da weder Transistoren noch ICs noch Leistungs-LED im beiliegenden Material vorhanden sind, lassen sich nur weniger als die Haelfte der im Buch beschriebenen Versuche durchfuehren. Die machbaren Versuche (LEDs+Widerstaende in verschiedenen Kombinationen) sind zwar ganz lustig, aber waeren auch mit einem weitaus preiswerteren Paket moeglich gewesen. Und wenn es interessant wird sind die Zusatzkaeufe notwendig!
- Bewertet in Deutschland am 19. Januar 2012Vom Ansatz her durchaus gelungen um einfache Experimente mit direkter Erfolgskontrolle (LED-Licht) durchführen zu können.
Aber es fehlt leider einiges:
* so ist keine 9V-Batterie im Lieferumfang enthalten
* dann sind mit den mitgelieferten Bauteilen nur die Kapitel 2-4(Seite 15-49) durchführbar
* für die restlichen Kapitel 5-8 (Seite 50-92) ist der Zukauf von Bauteilen im Elektronikladen notwendig
* und das Steckbrett weist eine größtenteils schlechte Qualität im Hauptbereich auf - die Federkontakte sperren einfach bei vielen Teilen, da der Draht zu "weich" ist. So ist es Ungeübten nur schwer möglich Schaltungen aufzubauen.
Alles in allem eine Gute Idee mit allerdings mäßiger Qualität (Steckbrett, Zukauf Teile) und leider ohne Batterie, sodass der direkt Start verhindert wird.
- Bewertet in Deutschland am 19. April 2021Vorab, ich habe dieses Paket nicht via Amazon gekauft, sondern vor Urzeiten (2007?) zu Weihnachten bekommen. Der Löwenanteil des Kaufpreises geht augenscheinlich für das zwar in schwarzweiß gehaltene, aber sehr detailliert ausgeführte Buch "Schnellstart LEDs" von Burkhard Kainka, das hier als Anleitung dient.
Im Lieferumfang enthalten sind folgende Bauteile:
* LED: rot, grün, gelb (je 2x), weiß (1x)
* Widerstände 1/4W: 100Ω, 220Ω, 330Ω, 470Ω, 1kΩ (je 2x)
* Batterieklemme (1x)
* Steckbrett (1x)
* Schaltdraht (1m)
Warum sich manche über die nicht beigelegte Batterie aufregen, verstehe ich nicht. Batterien können sich bei langer Lagerung entladen oder sogar auslaufen. Passiert das, wär das Geschrei noch größer. "Frische" 9V-Blöcke gibt es in jedem Supermarkt.
Die Batterieklemme besteht aus Litze; damit ist sie zwar flexibel, aber wird nach mehrmaligem Stecken sehr friemelig. Hier empfiehlt sich entweder das Verzinnen mittels Lötkolben oder das Ancrimpen von Dupont-Steckkontakten (notfalls per Telefonzange).
Mit den beiligenden Teilen lassen sich die ersten vier Kapitel im Buch durchführen (hauptsächlich Grundlagen wie Serien/Parallelschaltung, Uri berechnen, Taster bauen und ein paar Spielereien). Ab Kapitel 5 sind jedoch weitere Teile nötig, die separat im einschlägigen Elektronikhandel (Conrad, Reichelt, Segor etc.) erworben werden müssen. Diese sind allesamt einfache Standardbauteile und damit Cent-Artikel, allerdings in vielen Varianten, sodass die Liste (am Ende) sehr lang wird. Verbesserung wäre hier gern gesehen, damit kein Frust beim Rumbasteln entsteht, besonders wenn wie bei mir damals die nächste Conrad-Filiale 3 Autostunden entfernt war. Von mir aus kann das Paket dann auch 25-30€ statt den UVP 20€ kosten.
Zusätzlich empfehle ich, nicht nur für dieses Paket, sondern auch für fortführende Elektronikprojekte:
* Seitenschneider, Abisolierzange, Spitzzange (Radio-/Telefonzange)
* Rolle Schaltdraht
* größeres Steckbrett
* Bauteile wie LEDs, Dioden, Widerstände, Kondensatoren, Transistoren etc. in größeren Zahlen (5x, 10x...) oder als Sortiment anschaffen, denn es geht immer mal was kaputt. Diese Bauteile bekommt man ohnehin oft mit Mengenrabatt; alternativ gibt es auf Amazon Abertausende von Bauteilesortimenten aus Fernost. Oder man schlachtet alte Elektrogeräte aus, bevor sie entsorgt werden.
* Widerstands-Uhr zum schnellen Ablesen der Farbringe auf Widerständen (1-2€ bei Conrad)
* einfaches Multimeter
* variables Netzteil für 6 bis 20 Volt; spart Batterien und schont die Umwelt.
Außerdem:
* Bauteile nicht wie in den Fotos kürzen, damit sie für alle Versuche problemlos eingesetzt werden können.
Zuguterletzt, die Liste mit extra zu erwerbenden Bauteilen. Achtung, es wird lang:
1.) Widerstände 0,25W: 240Ω, 2kΩ, 4,7kΩ, 15kΩ, 27kΩ, 10MΩ (je 1x)
47kΩ, 100kΩ, 1MΩ (je 2x), 10kΩ (3x)
2.) Widerstände 1W: 2Ω, 3,3Ω, 3,6Ω (je 1x)
3.) Widerstände 3W: 22Ω (1x)
4.) Potentiometer: 470Ω, 2,2kΩ, 10kΩ (je 1x)
5.) Kondensatoren (Keramik, Folie): 150pF, 470pF, 100nF, 1000nF (je 1x)
6.) Elektrolyt-Kondensatoren (Elko): 22µF (1x), 100µF (2x)
7.) Spulen: 100µH, 150µH, 200µH, 1500µH (je 1x)
8.) Fotowiderstand 1x
9.) Drucktaster 2x
10.) Dioden: 1N4148, 1N1448, 1N5818 (je 1x)
11.) Transistoren: BC547 C (3x), BC548, BC557, 2N1613 (je 1x)
12.) Schaltkreise: NE555, LM3909, LM317T, LM317LZ, LM2574, LM2576 (je 1x)
13.) Hochleistungs-LED: Luxeon 1W weiß, beliebeige mit If = 0,3 Ampere (je 1x)
14.) Batteriehalter: 1,5V (1 AA/AAA), 4,5V (3 AA/AAA) (je 1x).
- Bewertet in Deutschland am 26. Mai 2022Als Einsteiger zum Lernen der LED-Technik verwendet. Gut ist vor allem, dass ein Lernbuch dabei ist.
