    10 Stücke IR Infrarot Hindernisvermeidung Sensor Modul für Arduino Smart Auto Roboter, Infrarot Rohrmodul, Photoelektrischer Reflexionssensor, Erkennungsabstand 2-30 cm

    4,6 von 5 Sternen 66 Sternebewertungen
    Möchten Sie Ihr Produkt KOSTENLOS recyceln?

    Recyceln Sie Ihr Produkt

    Wenn Sie dieses Produkt kaufen, kann Amazon Ihnen helfen, Ihr altes Produkt ordnungsgemäß zu entsorgen.

    Wir bieten umfassende Informationen und Ratschläge zu Recycling- und Entsorgungsvorschriften an, die Sie hier finden

    Innerhalb Deutschland bieten wir einen kostenlosen Rücknahmeservice für geeignete Artikel an. Um mehr zu erfahren, klicken sie hier

    Derzeit nicht verfügbar.
    Ob und wann dieser Artikel wieder vorrätig sein wird, ist unbekannt.

    Info zu diesem Artikel

    • Das Modul kann mit einer 3-5 V Gleichstromversorgung betrieben werden. Wenn das Gerät eingeschaltet wird, leuchtet die rote Betriebsanzeige auf.
    • Mit dem Komparator LM393, stabiler Betrieb.
    • Der Erfassungsabstand kann mit dem Potentiometerknopf eingestellt werden, das Potentiometer wird im Uhrzeigersinn eingestellt, der Erfassungsabstand wird erhöht und das Potentiometer wird gegen den Uhrzeigersinn eingestellt, um den Erfassungsabstand zu verringern. Erkennungsabstand 2 ~ 30cm, Erkennungswinkel 35 °.
    • Der Ausgangsausgang OUT des Sensormoduls kann direkt mit dem MCU-IO-Port verbunden werden oder direkt ein 5-V-Relais ansteuern, Verbindungsmodus: VCC-VCC, GND-GND, OUT-IO.
    • Dieses IR Infrarot Hindernisvermeidung Sensor Modul kann in vielen Hindernissen wie Roboter-Hindernisvermeidung, Hindernisvermeidungslaufkatze, Rohrleitungszählung und Schwarzweiss-Linie Spurhaltung weit verbreitet sein.
    › Weitere Produktdetails

    Kunden haben sich auch diese Produkte angesehen

    Seite 1 von 1 Erneut starten
    Vorheriger Foliensatz

    5. Nachhaltigkeitsmerkmale

      Dieses Produkt verfügt über Nachhaltigkeitsmerkmale, die durch vertrauenswürdige Zertifizierungen anerkannt sind.
      Sicherere Chemikalien
      Hergestellt mit Chemikalien, die für die menschliche Gesundheit und die Umwelt sichererer sind.
      Zertifiziert durch
      Global Recycled Standard

      Global Recycled Standard

      Produkte, die nach dem Global Recycled Standard (GRS) zertifiziert sind, enthalten recycelte Inhalte, die auf jeder Stufe der Lieferkette – von der Quelle bis zum Endprodukt – von unabhängiger Seite überprüft wurden und die sozialen, ökologischen und chemischen Anforderungen erfüllen. Der Kauf von Produkten, die nach dem Global Recycled Standard (GRS) zertifiziert sind, unterstützt die Verwendung von recycelten Inhalten in der Lieferkette. Ein Produkt muss mindestens 50 % zertifiziertes GRS-Material enthalten, um sich für das Climate Pledge Friendly zu qualifizieren.

      Zertifizierungsstelle

      USB Certification

      Zertifizierungsnummer

      TE-00307533

      Climate Pledge Friendly

      Entdecke weitere Produkte mit Nachhaltigkeitsmerkmalen.Weitere Informationen
    Nächster Foliensatz

    Produktdaten

    Technische Details

    Hersteller ‎Electrely
    Teilenummer ‎IR-01
    Artikelgewicht ‎20 g
    Verpackungsabmessungen ‎17,8 x 10,5 x 1,8 cm; 20 Gramm
    Herstellerreferenz ‎IR-01
    Auslaufartikel (Produktion durch Hersteller eingestellt) ‎Nein
    Farbe ‎Blau
    Antriebsart ‎Kabelgebunden
    Volt ‎5 Volt
    Packungsgröße ‎1
    Steckerprofil ‎Wandmontage
    Batterien inbegriffen ‎Nein
    Batterien notwendig ‎Nein

    Zusätzliche Produktinformationen

    ASIN B07G38MXW8
    Durchschnittliche Kundenbewertung
    4,6 von 5 Sternen 66 Sternebewertungen

    4,6 von 5 Sternen
    Amazon Bestseller-Rang
    Im Angebot von Amazon.de seit 31. Juli 2018

    Feedback

    Electrely 10 Stücke IR Infrarot Hindernisvermeidung Sensor Modul für Arduino Smart Auto Roboter, Infrarot Rohrmodul, Photoelektrischer Reflexionssensor, Erkennungsabstand 2-30 cm

    Sie haben einen günstigeren Preis für dieses Produkt gefunden? Teilen Sie ihn uns mit! Obwohl wir unser Angebot nicht an jeden gemeldeten Preis anpassen können, sind uns Ihre Angaben eine große Hilfe bei der Verbesserung unserer Preisgestaltung.

    Wo haben Sie den günstigeren Preis gesehen?
    /
    /
    /
    /
    Bitte melden Sie sich an, um Feedback zu geben.

    Sicherheits- und Produktressourcen

    Bilder und Kontakte

    Sicherheitsbilder und Kontakte

    Produktbeschreibungen

    Das Sensormodul ist stark an Umgebungslicht anpassbar und verfügt über ein Paar Infrarot- Sende- und Empfangsröhren. Die Senderöhre emittiert Infrarotstrahlen einer bestimmten Frequenz. Wenn die Erfassungsrichtung auf ein Hindernis (Reflexionsfläche) trifft, werden die Infrarotstrahlen von der Empfangsröhre reflektiert und empfangen. Nachdem die Komparatorschaltung verarbeitet wurde, leuchtet die grüne Anzeigeleuchte auf und die Signalausgangsschnittstelle gibt ein digitales Signal aus (ein Signal mit niedrigem Pegel).

    Spezifikation:

    Boardgröße: 32mmx14mm (1.26x0.55inch)

    Stromversorgung: DC 3-5V

    Erkennungsabstand: 2 ~ 30cm

    Erfassungswinkel: 35 °

    Mit 3mm Schraubenlöcher für einfache Befestigung und Installation

    Features: Geringe Störungen, einfache Montage und bequem zu bedienen.

    Anwendung: Am meisten benutzt in den Robotern, um Hindernisse, Hindernisvermeidungsautos, Fließbandzählen und Schwarzweiss-Linie Spurhaltung, etc. zu vermeiden.

    Lieferinhalt:

    10 x IR Infrarot Hindernisvermeidung Sensor Modul

    Modul Schnittstellenbeschreibung:

    1 - VCC: externe 3.3V-5V Spannung (kann direkt an 5V Mikrocontroller und 3.3V Mikrocontroller angeschlossen werden)

    2 - GND: externes GND

    3 - OUT: kleine Platine digitale Ausgangsschnittstelle (0 und 1)

    Modul Parameter Beschreibung:

    Der Sensor erkennt aktiv Infrarotreflexionen, so dass die Reflektivität und die Form des Ziels der Schlüssel zur Erkennung der Entfernung sind. Unter diesen ist der Schwarzerfassungsabstand der kleinste und Weiß ist der größte, das kleine Flächenobjekt hat einen kleinen Abstand und der große Flächenabstand ist groß.

    Hinweis:

    Jedes Modul hat während des Versands die Schwellenvergleichsspannung über das Potentiometer eingestellt. Für nicht spezielle Fälle, stellen Sie das Potentiometer nicht nach Belieben ein.

    Kundenrezensionen

    4,6 von 5 Sternen
    66 weltweite Bewertungen

    Die Kunden sagen

    Kunden sind mit der Zuverlässigkeit und dem Preis-Leistungs-Verhältnis des Produkts zufrieden. Sie berichten, dass die kleinen Sensoren ihre Arbeit gut machen und die Genauigkeit der Spezifikation entspricht.

    Auswählen, um mehr zu erfahren

    ZuverlässigkeitPreis-Leistung
    5 Kunden erwähnen „Zuverlässigkeit"5 positiv0 negativ

    Kunden sind mit der Zuverlässigkeit des Produkts zufrieden. Sie berichten, dass die Lichtschranken zuverlässig funktionieren und die kleinen Sensoren ihre Arbeit gut machen.

    "...] Ich bin zufrieden mit den Lichtschranken; sie funktionieren zuverlässig und sind einfach zu nutzen...." Mehr

    "Funktioniert tadellos" Mehr

    "...ich einige dieser Module verbaut und dort machen die kleinen Sensoren ihre Arbeit ganz gut...." Mehr

    "Easy to use, accuracy according to the specification. Functioned well in my first tests...." Mehr

    3 Kunden erwähnen „Preis-Leistung"3 positiv0 negativ

    Kunden sind mit dem Preis-Leistungs-Verhältnis zufrieden. Sie sagen, dass 10 IR-Sensoren zu diesem Preis unschlagbar sind.

    "10 IR Sensoren zu diesem Preis! Unschlagbar!..." Mehr

    "...Das Preis Leistungsverhältnis ist gut." Mehr

    "Good value for money..." Mehr

    Sensor funktioniert sehr zuverlässig
    5 von 5 Sternen
    Sensor funktioniert sehr zuverlässig
    Ich bin zufrieden mit den Lichtschranken; sie funktionieren zuverlässig und sind einfach zu nutzen. Bei mir kamen die ersten Module in einem Rundenzähler und -timer für die neue Carrerabahn eines Kindes (zu Weihnachten) zum Einsatz. Die Module funktionieren mit 3.3V und benötigen 21.1mA. Ohne Reflektion des IR-Lichts ist der Signalausgang auf HIGH, wird der Lichtstrahl reflektiert, wechselt der Ausgang für die Dauer der Reflexion auf LOW. Es gibt also nicht wie bei anderen Modulen nur einen Impuls, sondern ein permanentes Signal, je nach Zustand. Ich selbst habe der Einfachheit halber am Arduino (ESP8266) je einen Interrupt pro Modul genutzt: attachInterrupt(digitalPinToInterrupt(triggerPin[0]), trigger0IRQ, FALLING); attachInterrupt(digitalPinToInterrupt(triggerPin[1]), trigger1IRQ, FALLING); Die Empfindlichkeit kann per Poti zwischen etwa 1cm und 25cm eingestellt werden. Siehe Video. Umgebungslicht scheint wenig Einfluß auf die Zuverlässigkeit zu haben. War diese Rezension hilfreich? Ich würde mich über eine positive Bewertung freuen.
    Verbergen
    Vielen Dank für dein Feedback.
    Leider ist ein Fehler aufgetreten.
    Leider konnten wir die Rezension nicht laden

    Spitzenrezensionen aus Deutschland

    • Tux Karsten
      5,0 von 5 Sternen Damit spart man analoge Eingänge !
      Bewertet in Deutschland am 23. Oktober 2023
      Verifizierter Kauf
      Die Schwelle ist in weiten Grenzen einstellbar.
      Ziemlich störfest.
      Nützlich
       Melden
    • Dietrich
      5,0 von 5 Sternen Sensor funktioniert sehr zuverlässig
      Bewertet in Deutschland am 18. Januar 2021
      Verifizierter Kauf
      Die Medien konnten nicht geladen werden.
      Ich bin zufrieden mit den Lichtschranken; sie funktionieren zuverlässig und sind einfach zu nutzen.

      Bei mir kamen die ersten Module in einem Rundenzähler und -timer für die neue Carrerabahn eines Kindes (zu Weihnachten) zum Einsatz.

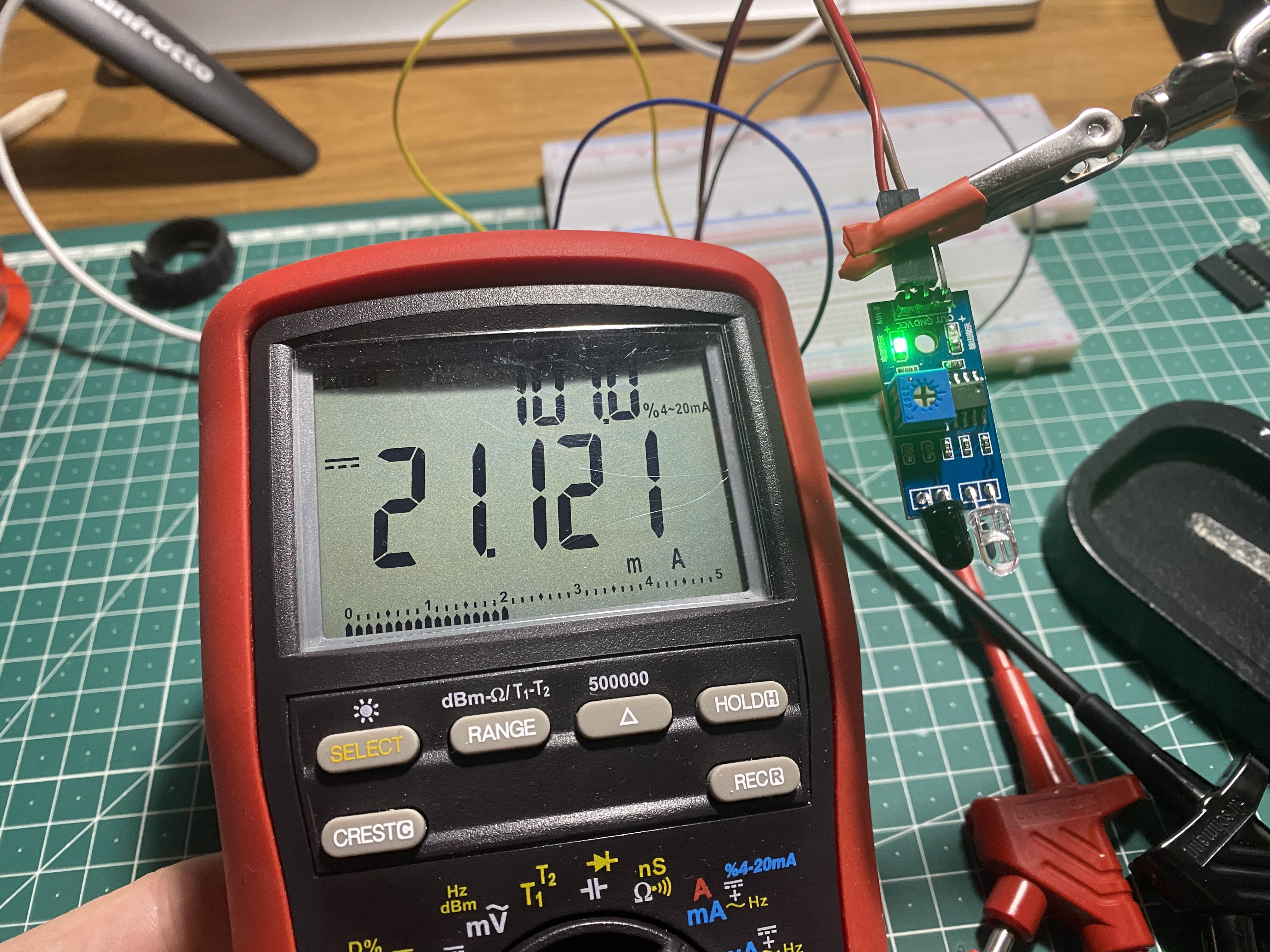

      Die Module funktionieren mit 3.3V und benötigen 21.1mA. Ohne Reflektion des IR-Lichts ist der Signalausgang auf HIGH, wird der Lichtstrahl reflektiert, wechselt der Ausgang für die Dauer der Reflexion auf LOW. Es gibt also nicht wie bei anderen Modulen nur einen Impuls, sondern ein permanentes Signal, je nach Zustand.

      Ich selbst habe der Einfachheit halber am Arduino (ESP8266) je einen Interrupt pro Modul genutzt:

      attachInterrupt(digitalPinToInterrupt(triggerPin[0]), trigger0IRQ, FALLING);
      attachInterrupt(digitalPinToInterrupt(triggerPin[1]), trigger1IRQ, FALLING);

      Die Empfindlichkeit kann per Poti zwischen etwa 1cm und 25cm eingestellt werden. Siehe Video.
      Umgebungslicht scheint wenig Einfluß auf die Zuverlässigkeit zu haben.

      War diese Rezension hilfreich? Ich würde mich über eine positive Bewertung freuen.
      Kundenbild
      Dietrich
      5,0 von 5 Sternen
      Sensor funktioniert sehr zuverlässig

      Bewertet in Deutschland am 18. Januar 2021
      Ich bin zufrieden mit den Lichtschranken; sie funktionieren zuverlässig und sind einfach zu nutzen.

      Bei mir kamen die ersten Module in einem Rundenzähler und -timer für die neue Carrerabahn eines Kindes (zu Weihnachten) zum Einsatz.

      Die Module funktionieren mit 3.3V und benötigen 21.1mA. Ohne Reflektion des IR-Lichts ist der Signalausgang auf HIGH, wird der Lichtstrahl reflektiert, wechselt der Ausgang für die Dauer der Reflexion auf LOW. Es gibt also nicht wie bei anderen Modulen nur einen Impuls, sondern ein permanentes Signal, je nach Zustand.

      Ich selbst habe der Einfachheit halber am Arduino (ESP8266) je einen Interrupt pro Modul genutzt:

      attachInterrupt(digitalPinToInterrupt(triggerPin[0]), trigger0IRQ, FALLING);
      attachInterrupt(digitalPinToInterrupt(triggerPin[1]), trigger1IRQ, FALLING);

      Die Empfindlichkeit kann per Poti zwischen etwa 1cm und 25cm eingestellt werden. Siehe Video.
      Umgebungslicht scheint wenig Einfluß auf die Zuverlässigkeit zu haben.

      War diese Rezension hilfreich? Ich würde mich über eine positive Bewertung freuen.
      Bilder in dieser Rezension
      Kundenbild
      17 Personen fanden diese Informationen hilfreich
      Nützlich
       Melden
    • CS
      5,0 von 5 Sternen IR-Lichtschranle
      Bewertet in Deutschland am 28. Februar 2022
      Verifizierter Kauf
      Die Sensoren lassen sich nach kleinem Umbau gut als IR-Lichtschranken für die Modelleisenbahn verwenden.
      Nützlich
       Melden
    • Michael Finkenauer
      3,0 von 5 Sternen Draußen nicht zu gebrauchen
      Bewertet in Deutschland am 19. November 2021
      Verifizierter Kauf
      Leider stört die Infrarotstrahlen der Sonne draußen so stark, dass das Modul nur drin nutzbar ist
      Nützlich
       Melden
    • WK
      5,0 von 5 Sternen IR Sensor als Gleisbelegtmeldung bei Modellbahn
      Bewertet in Deutschland am 21. Januar 2021
      Verifizierter Kauf
      10 IR Sensoren zu diesem Preis! Unschlagbar! Ich setze diese Sensoren ein in Verbindung mit einem Optokoppler-Relaismodul zur Belegtmeldung von Gleisabschnitten im Schattenbahnhof meiner Modellbahn. Einige wenige Lötverbindungen-fertig! Volle Punktzahl!
      5 Personen fanden diese Informationen hilfreich
      Nützlich
       Melden
    • FF-SLN
      5,0 von 5 Sternen Nach langer Suche endlich was gefunden
      Bewertet in Deutschland am 5. Mai 2020
      Verifizierter Kauf
      Obwohl der Erkennungsabstand etwas großzügig angegeben wurde, funktioniert ein erster Test mit eimem Modul schon sehr gut im Bereich zwischen 3-20 cm. Das Tageslicht stört nicht, was mir besonders wichtig war.
      Der Erkennungswinkel ist recht schmal, was mir auch gut gefällt.
      2 Personen fanden diese Informationen hilfreich
      Nützlich
       Melden
    • Amazon Kunde
      5,0 von 5 Sternen IR Sensor Module
      Bewertet in Deutschland am 21. April 2019
      Verifizierter Kauf
      Für meine Modelleisenbahn im Schattenbahnhof habe ich einige dieser Module verbaut und dort machen die kleinen Sensoren ihre Arbeit ganz gut.
      Für den Außeneinsatz sind diese leider nicht zu gebrauchen schon bei Dämmerung fangen die kleinen Teile an zu spinnen.
      Für den Indoor Einsatz sind diese Sensormodule genau das Richtige.
      Das Preis Leistungsverhältnis ist gut.
      6 Personen fanden diese Informationen hilfreich
      Nützlich
       Melden
    • Tomas Raulino Galvão
      5,0 von 5 Sternen Good value for money
      Bewertet in Deutschland am 17. Juli 2021
      Verifizierter Kauf
      Work as intended. Modules have variation in detection range but this can be dealt with.
      Nützlich
       Melden

    Produktübersicht: Electrely 10 Stücke IR Infrarot Hindernisvermeidung Sensor Modul für Arduino Smart Auto Roboter, Infrarot Rohrmodul, Photoelektrischer Reflexionssensor, Erkennungsabstand 2-30 cm

    Von Electrely

    4,6 von 5 Sternen, 66 Bewertungen

    Kundenbewertungen

    Preis

    Keine Sonderangebote verfügbar

    Andere Verkäufer

    Andere Verkäufer

    Info zu diesem Artikel

    • Das Modul kann mit einer 3-5 V Gleichstromversorgung betrieben werden. Wenn das Gerät eingeschaltet wird, leuchtet die rote Betriebsanzeige auf.
    • Mit dem Komparator LM393, stabiler Betrieb.
    • Der Erfassungsabstand kann mit dem Potentiometerknopf eingestellt werden, das Potentiometer wird im Uhrzeigersinn eingestellt, der Erfassungsabstand wird erhöht und das Potentiometer wird gegen den Uhrzeigersinn eingestellt, um den Erfassungsabstand zu verringern. Erkennungsabstand 2 ~ 30cm, Erkennungswinkel 35 °.
    • Der Ausgangsausgang OUT des Sensormoduls kann direkt mit dem MCU-IO-Port verbunden werden oder direkt ein 5-V-Relais ansteuern, Verbindungsmodus: VCC-VCC, GND-GND, OUT-IO.
    • Dieses IR Infrarot Hindernisvermeidung Sensor Modul kann in vielen Hindernissen wie Roboter-Hindernisvermeidung, Hindernisvermeidungslaufkatze, Rohrleitungszählung und Schwarzweiss-Linie Spurhaltung weit verbreitet sein.

    Produktbeschreibungen

    Das Sensormodul ist stark an Umgebungslicht anpassbar und verfügt über ein Paar Infrarot- Sende- und Empfangsröhren. Die Senderöhre emittiert Infrarotstrahlen einer bestimmten Frequenz. Wenn die Erfassungsrichtung auf ein Hindernis (Reflexionsfläche) trifft, werden die Infrarotstrahlen von der Empfangsröhre reflektiert und empfangen. Nachdem die Komparatorschaltung verarbeitet wurde, leuchtet die grüne Anzeigeleuchte auf und die Signalausgangsschnittstelle gibt ein digitales Signal aus (ein Signal mit niedrigem Pegel).

    Spezifikation:

    Boardgröße: 32mmx14mm (1.26x0.55inch)

    Stromversorgung: DC 3-5V

    Erkennungsabstand: 2 ~ 30cm

    Erfassungswinkel: 35 °

    Mit 3mm Schraubenlöcher für einfache Befestigung und Installation

    Features: Geringe Störungen, einfache Montage und bequem zu bedienen.

    Anwendung: Am meisten benutzt in den Robotern, um Hindernisse, Hindernisvermeidungsautos, Fließbandzählen und Schwarzweiss-Linie Spurhaltung, etc. zu vermeiden.

    Lieferinhalt:

    10 x IR Infrarot Hindernisvermeidung Sensor Modul

    Modul Schnittstellenbeschreibung:

    1 - VCC: externe 3.3V-5V Spannung (kann direkt an 5V Mikrocontroller und 3.3V Mikrocontroller angeschlossen werden)

    2 - GND: externes GND

    3 - OUT: kleine Platine digitale Ausgangsschnittstelle (0 und 1)

    Modul Parameter Beschreibung:

    Der Sensor erkennt aktiv Infrarotreflexionen, so dass die Reflektivität und die Form des Ziels der Schlüssel zur Erkennung der Entfernung sind. Unter diesen ist der Schwarzerfassungsabstand der kleinste und Weiß ist der größte, das kleine Flächenobjekt hat einen kleinen Abstand und der große Flächenabstand ist groß.

    Hinweis:

    Jedes Modul hat während des Versands die Schwellenvergleichsspannung über das Potentiometer eingestellt. Für nicht spezielle Fälle, stellen Sie das Potentiometer nicht nach Belieben ein.
