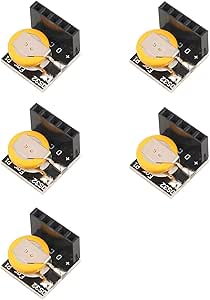

Die Module werden mit der DS3231SN Variante des Chips, wie es auf der Produkt-Abbildung zu erkennen ist, geliefert! Endlich mal kein Beschiss! Wünschenswert wäre, wenn der Anbieter dieses Merkmal im Produkt-Titel/Text hervorheben würde! Viele dieser DS3231 Module, die hier bei Amazon angeboten werden, sind auf den Produkt-Abbildungen mit einem DS3231SN Chip bestückt. Geliefert werden dann allerdings meistens Module, die mit DS3231M (M-Variante) bestückt sind. Die M-Variante ist die Billig-Version des Chips, die unterumständen ziemlich ungenau sein können. Das muss nicht heißen, daß alle M-Varianten sehr ungenau sind, ich hatte allerdings schon einige Module mit der M-Variante, die bis zu 5 Sekunden pro Tag abgewichen sind (nein, nicht weil evtl. die Batterie leer gewesen ist)! Erkennen tut man diese unter anderem, indem man die Temperatur des Chips ausliest. Je stärker sie von der Umgebungs-Temperatur abweicht, um so ungenauer läuft die Uhr. Die Ungenauen Module hatten bei mir eine Temperatur-Abweichung von bis zu +20°C. Ich würde mal grob schätzen, daß diese vom Werk her falsch oder garnicht Kalibiert wurden. Die DS3231SN ist hingegen die "normale" Variante mit einer sehr geringen abweichung. Es gibt auch noch eine DS3231S (ohne N) Variante, diese ist für den Industrie-Einsatz gedacht und kann noch etwas genauer sein, hat aber auch einen kleineren Temperatur-Bereich in dem sie eingesetzt werden kann.
Hier noch eine Anmerkung zu den Spezifikationen des Anbieters:
Im Produkt-Text steht, daß die Module einen 1 Hz (eigentlich 1 Hz, 1024 kHz, 2048 kHz, 4096 kHz oder 8192 kHz programmierbar) und einen 32,768 Hz Ausgang haben, das trifft nur auf die Chip selbst zu. Diese Ausgänge sind bei allen 5 Pin-Modulen (egal welcher Anbieter) nicht auf die Buchsenleiste herausgeführt. Die Buchsenleiste hat nur die Pins: [+] [D] [C] [NC] [-] (D = Data, C = Clock, NC = Not Connected). Wer das Modul z.B. in Arduino Bastel-Projekten mit einem der beiden Ausgänge nutzen möchte (z.B. Timer-Interrupt oder Alarm-Interrupt), muss einen Draht inklusive eines 4,7k oder 10k Pull-Up Widerstands an den entsprechenden Pin des Chips anlöten und kann diesen dann z.B. auf den NC Pin der Buchsenleiste herausführen. Desweiteren entspricht die angegebene Timing-Genauigkeit von +/- 5 ppm der M-Variante. Die SN-Variante des Chips hat laut Datenblatt eine Genauigkeit von +/- 2ppm (0 bis +40°C) und bis zu +/- 3.5ppm (-40 bis +85°C), bedeutet: je kleiner der ppm Wert um so geringer ist die Abweichung.
Letztendlich steht nirgendwo im Produkt-Text mit welcher Chip-Variante die Module bestückt sind. Allein auf die Produkt-Abbildung kann man sich also nicht verlassen, auch wenn hier Zufällig das geliefert wurde, was Abgebildet war. Passt also gut auf, welche Chips auf euren Modulen bestückt sind!
Kunden, die diesen Artikel angesehen haben, haben auch angesehen
Seite 1 von 1 Zum AnfangSeite 1 von 1
Empfohlene Artikel, die Ihnen gefallen können
Seite 1 von 1 Zum AnfangSeite 1 von 1
Kunden, die diesen Artikel gekauft haben, kauften auch
Seite 1 von 1 Zum AnfangSeite 1 von 1
Kunden Fragen und Antworten
Kundenrezensionen
Spitzenbewertungen aus Deutschland
Derzeit tritt ein Problem beim Filtern der Rezensionen auf. Bitte versuchen Sie es später noch einmal.
Rezension aus Deutschland vom 14. Oktober 2019
Verifizierter Kauf
Rezension aus Deutschland vom 3. Juni 2020
The DS3231SN is supposed to be a super accurate RTC from Maxim /Dallas Semiconductor.
But I found these, supplied from DollaTek to be extremely inaccurate. Literally winning several minutes every day.
Quick investigation reveal that the RTC chips are very old.
You can see the week-codes on the photos:
1105 means year 2011 week 5.
0827 means year 2008 week 27.
A third one (I did not want to take more pictures) says 1122 which is from 2011 week 22.
Even considering the age of these chips, they should not be that inaccurate.
Could the chips be counterfeit? or having been handled or stored in an inappropriate manner?
Anyway, selling such old RTC chips is not serious. Such chips are supposed to be "fresh".
This was a waste of time and money for me.
Hope that you can avoid the same.
Verifizierter Kauf
Very old and very inaccurate DS3231SN
Von Bjørn am 3. Juni 2020
Bought 5 of these DS3231SN RTC.Von Bjørn am 3. Juni 2020
The DS3231SN is supposed to be a super accurate RTC from Maxim /Dallas Semiconductor.
But I found these, supplied from DollaTek to be extremely inaccurate. Literally winning several minutes every day.
Quick investigation reveal that the RTC chips are very old.
You can see the week-codes on the photos:
1105 means year 2011 week 5.
0827 means year 2008 week 27.
A third one (I did not want to take more pictures) says 1122 which is from 2011 week 22.
Even considering the age of these chips, they should not be that inaccurate.
Could the chips be counterfeit? or having been handled or stored in an inappropriate manner?
Anyway, selling such old RTC chips is not serious. Such chips are supposed to be "fresh".
This was a waste of time and money for me.
Hope that you can avoid the same.
Bilder in dieser Rezension
Rezension aus Deutschland vom 30. Juli 2021
Ansonsten läuft es einwandfrei.
Verifizierter Kauf
Die Beschriftung der Buchsenleiste ist nicht lesbar.
Von Ralf am 30. Juli 2021
Wenn man die Buchsenleiste nicht entfernt, kann man die Beschriftung nicht lesen:Von Ralf am 30. Juli 2021
Ansonsten läuft es einwandfrei.
Bilder in dieser Rezension
Rezension aus Deutschland vom 29. Juni 2019
Verifizierter Kauf
Rezension aus Deutschland vom 14. März 2021
Verifizierter Kauf
Rezension aus Deutschland vom 24. Dezember 2019
Verifizierter Kauf
Spitzenrezensionen aus anderen Ländern
Amazon Customer
No 1Hz output
Rezension aus dem Vereinigten Königreich vom 25. Januar 2021Verifizierter Kauf
Photoman
Behändig mycket exakt klockmodul för Arduino
Rezensiert in Schweden am {Datum, Datum, lang}Verifizierter Kauf
ARINA BEDOUILLAT
contre facon
Rezension aus Frankreich vom 4. August 2019Verifizierter Kauf
