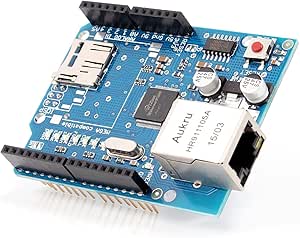

Aukru W5100 Ethernet Shield with Micro-SD Card Plug for Arduino UNO Mega 2560 1280 328

Ich nutze das Shield an einem Originalem Arduino Uno ohne Probleme. Aufstecken - fertig...
Welche Funktionen mann nun damit realisieren möchte sind rein von den Fähigkeiten des Programmierers abhängig. Die Examples in der Arduino IDE sind jedoch sehr ausführlich dokumentiert und funktionieren auch auf dem Clone auf anhieb. Anwendungen wie HTTP, TCP, UDP, Mail, uvm. -Server /-Client sind verfügbar.
Soweit ich festgestellt habe können SD Karte und Ethernet nicht (Echtzeit-) gleichzetig genutzt werden, es muss in der Software eine Umschaltung erfolgen die jedoch in einschlägigen Foren sehr gut beschrieben wird.

Der Versand erfolgte innerhalb eines Werktages und die Verpackung war angemessen. Verbogene Kontakte und schlechte Lötstellen konnte ich nicht feststellen.

Funktioniert und in Ordnung

Der Micha

Reviewed in Germany on 11 July 2015

Kurze Zusammenfassung: Das Schild ist in Ordnung und funktioniert. Lieferung war schnell und eigentlich gut verpackt. Eine Pinleiste war leicht verbogen, ließ sich aber zurück biegen. Die Arduino Standart Ethernet Bibliothek ließ sich nicht nutzen. Es sollte die Bibliothek für den WizNet W5100 genutzt werden. (nur wer Probleme bekommt und das Schild nicht erreichen kann - Standart lib: Ping funktionierte, fixe IP ja, trotzdem keine Kommunikation möglich, DHCP funktionierte nicht) Wer 1A Qualität braucht und nicht nur basteln will sollte ggf. auch ein wenig mehr ausgeben und sich nicht im nachhinein beschweren. Alles in allem bin ich zufrieden.

One person found this helpful

Trotz Rename-Artikel beste Funktion

Ferry Israel

Reviewed in Germany on 3 August 2016

Ich kann mich meinen Vorrednern nicht anschließen, aber auch nicht widersprechen.
Die Verarbeitung meines Artikels sieht super aus (kein verlaufenes Lot, keine unsauberen Lötstellen, SMD-Teile sauber gesetzt).
Die Ethernet-Funktion funktioniert anstandslos (gestestet mit 30cm sowie einem ca. 15m Cat 5e-Kabel), bei der SD-Karte habe ich noch Probleme. Vermutlich aber Fehler bei mir im Code, daher nicht zu bewerten.

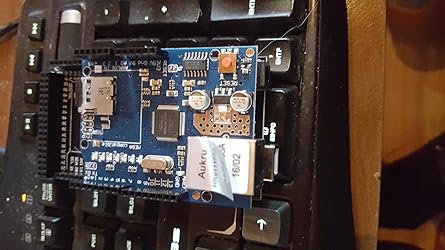

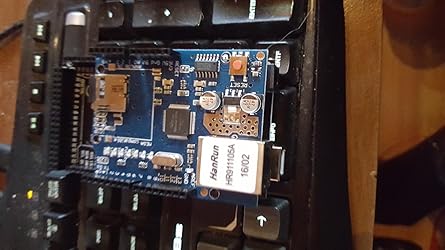

Was ich allerdings lustig sowie peinlich finde: das Teil hier ist in Wirklichkeit ein re-labeled HanRun HR911105A. Einfach mal unter den Aufkleber auf der RJ45 schauen. Deswegen einen Stern Abzug.

Nachtrag vom 06.08.:
Leider habe ich mit allen Versuchen bei mir die SD-Karte nicht zum laufen bekommen. Starke Vermutung, dass dieser bei meiner Lieferung defekt ist. Weder die geshared SPIs (10-13), noch die Mega-spezifischen SPIs (50-53) funktionieren. Entsprechende CS habe ich bei 4 und 10 vermutet/getestet. Leider erfolglos. SD-Karte selbst kann ich ausschließen, da ich testweise an die 50-53er zusätzlich ein einzelnes SD-Karten-Shield (ohne Ethernet) angedockt habe und die Karte problemlos funktionierte. Eine Info bzw. eine genauere Doku konnte ich nicht finden. Aus diesem Grund leider noch ein Sternabzug.

Günstige Alternative zum original Ethernet Shield

M. Halter

Reviewed in Germany on 5 February 2015

Shield per Prime war schon am nächsten Tag da. Die Verpackung war von Amazon nicht ganz passend gewählt, was dazu führte, das die Beinchen ein wenig verbogen waren. Aber nichts dramatisches. Der Funktionstest auf meinem Uno verlief erfreulich unkompliziert. Sämtliche Bibliotheken haben mit diesem "Klon" keine Probleme. Lediglich der "SlaveSelectPin" ist bei diesem Model auf 8 anstelle von 10 zu setzen. Auch auf meinem Mega "Klon" läuft das Shield ohne Probleme. Seit nun 5 Tagen läuft alles im Dauerbetrieb. Auslesen der Temperatur und Luftfeuchtigkeit von einem DHT, aktuelle Zeit von einem NTP-Server im Internet holen und das Ganze auf auf einer 8 GB No Name SD-Karte als CSV speichern. Ausgabe am Display gibt es auch noch. Von daher: würde ich immer wieder kaufen.

Absolut mieße Qualität! Unbrauchbar, ggf. Gefährlich für den Arduino selbst.

Guido Bornschein

Reviewed in Germany on 8 July 2015

Ich habe das Schield bestellt, weil es über Amazon.de versand wird und ich dachte, dass damit auch eine gewisse Qualitätssicherung einher gehen würde. Anscheinend ist dem nicht so!

Ich bin kein Elektronikprofi und habe schon vor der Inbetriebnahme eine ganze Latte an Fehlern und Qualitätsmängel gefunden. Diese haben mich dazu veranlaßt, dass Produkt nicht in Betrieb zu nehmen um meinen Microcontroller nicht zu gefärden.

Grobe Mengel:
Zuerst viel mir auf, dass die Buchse (aus Blech) für die micoSD-Karte eingedrückt war, so das man vermutlich auch keine Karte mehr einschieben kann.
Das kann auch durch die für eine Elektronikbauteil nicht ausreichend stabiele verpackung Passiert sein.

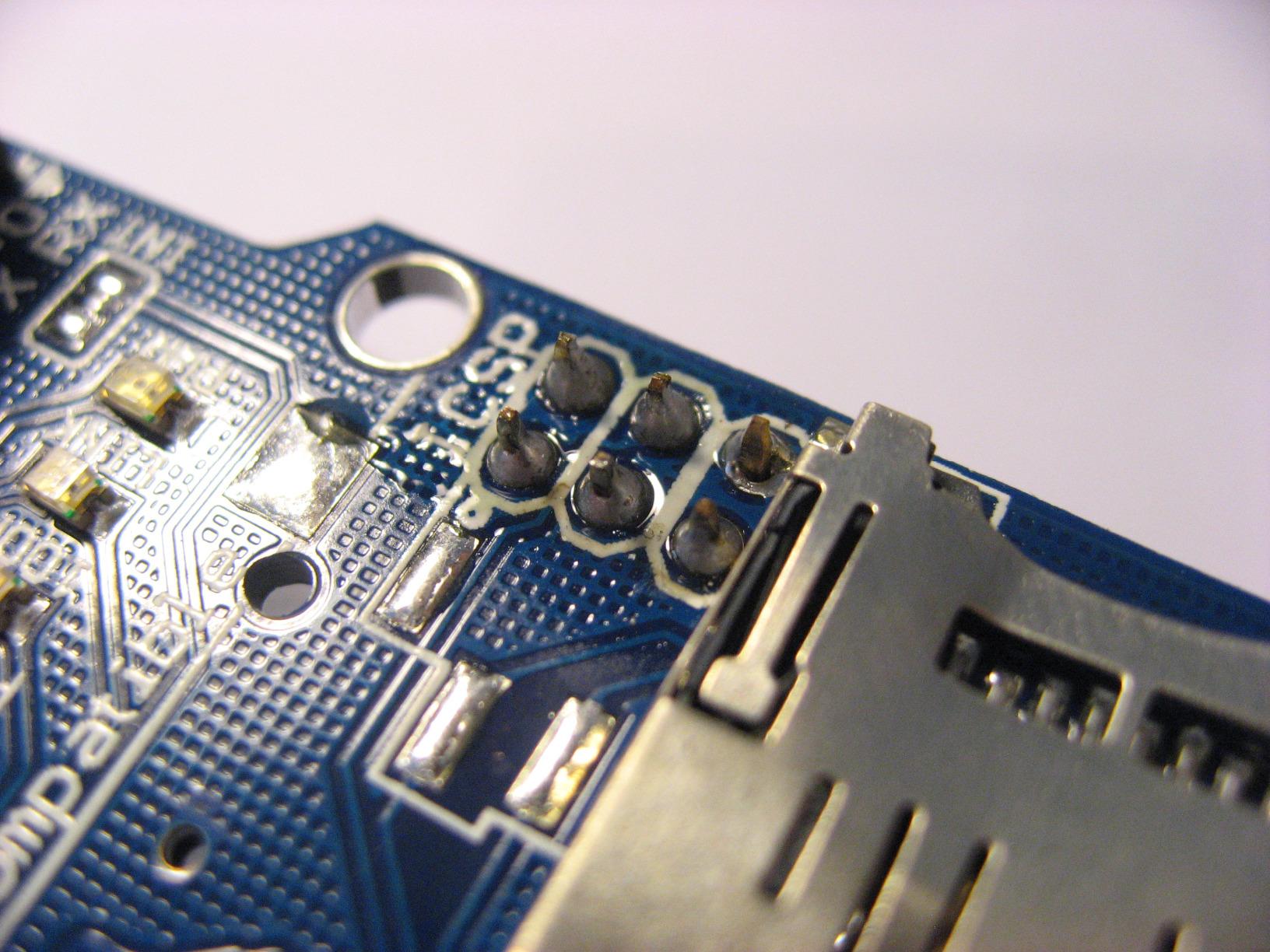

Direkt neben dem Kartenslot befinden sich 6 Lötstellen (ICSP Verbindung), von denen eine nicht richtig gelötet ist (das Lot ist nur Halbseitig an zwischen Leiter und Platine).
Diese lötstelle hat gleich noch einweiteres Problem: Sie hat einen Kurzschluss mit dem Rahmen des microSD-Kartenslots.
Auf dem Bord ist ein SMD-Baustein so verrutscht, dass einer seiner beiden Kontakte so nah am Quarzbaustein ist, dass sogar Lot zwischen beide gelaufen und so auch dort ein Kurzschull entstanden ist.
Ein weiter (IC?) Chip mit 8 Polen auf der Platine ist ebenfalls schlecht angelötet. 3 seiner Kontakte sind miteinender Verlaufen. Es fällt mit schwer zu glauben, dass dies angesichts der anderen Mengel absicht sein sollte.

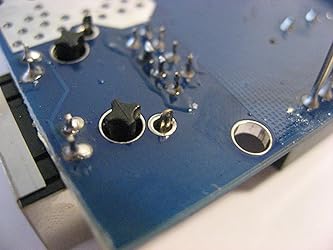

Auch sind die Anschlüsse der Abschirmung der Lan-Buchse nicht verlötet, obwohl dies der Fall sein sollte (Vergleich mit Ansichten des Schildes auf Adruino.cc).

Weitere Unannehmlichkeiten:

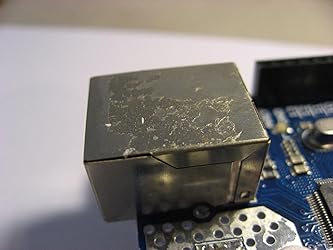

Auf der Ethernetbuchse (Lan-Buchse) befinden sich unschöne Klebstoffreste.
Die Pins zum Aufstecken auf das Arduinoboard sind nicht in einer Reihe, was das Aufstecken erschweren würde.

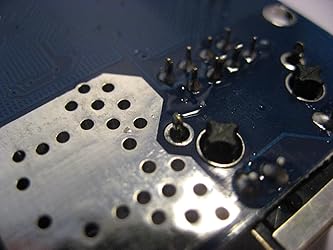

Allgemein sind viele Lötstellen unansehnlich und die Bauteile liegen teils schief auf dem Board.
Es scheint, dass die Lötstellen nach dem löten nicht sauber waren und sie nur mit Klarlack oder Kleber überschmiert wurden.

Ich bin sehr von der Qualität enttäuscht. Auch wenn das Board nicht durch alle Mengel und Unannehmlichkeiten dorekt unbrauchbar wird, so wird es durch die Summe der Fehler und Probleme zum SCHROTT!
Schade, dass so etwas durch Amazon.de vertrieben wird.

14 people found this helpful

Translate all reviews to English

Top reviews from other countries

Philip Lavoie

Five Stars

Reviewed in Canada on 1 May 2017

Great product!

Davide B.

Ottimo prodotto. Compatibile con arduino mega

Reviewed in Italy on 28 July 2016

Ottimo prodotto. Funziona con la libreria ethernet di arduino senza problemi. Inoltre e compatibile con l uso con Arduino Mega (come la sto utilizzando io)

SYED N AUSAF

Terrific! Works first time using standard Arduino Ethernet library

Reviewed in the United Kingdom on 14 May 2016

Terrific! Works first time using standard Arduino Ethernet library. With regards to an earlier poster's comment that a MAC address is not provided, you can supply your own by calling Ethernet.begin method, providing a mac address of your choice. so the sequence would be:

byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED }; //example mac address. just an array of bytes that we have initialised
//as six consecutive hex number pairs. Each digit is 4 bits so each hex pair represents a byte and there are 6 bytes
//in MAC address

void setup() {
...
Ethernet.begin(mac);
...
}

Note:
1. Make sure, by scanning the list of devices connected to your router, that no other device connected to the network has the same MAC address.
2. The address given above is from a sample on Arduino's website. To generate a random MAC address, use an online MAC generator such as [...]

TooMeg

Works a treat, the soldering is very neat and ...

Reviewed in the United Kingdom on 15 June 2017

Works a treat, the soldering is very neat and the components are well laid out. My only issue is that the chip seems to run quite warm regardless of the data throughput. Before putting them into action full time I will probably attach a small heatsink just to be on the safe side.

I know a few people have had issues where the data pins are too long and the Serial header doesn't quite fit but I've had no such issues with the 5 I bought.

AP

Very good

Reviewed in Canada on 1 January 2017
