AZDelivery 0,96 Zoll OLED Display I2C - SSD1306 Chip 128 x 64 Pixel I2C Bildschirm Anzeigemodul mit weißen Zeichen - kompatibel mit Arduino und Raspberry Pi - inklusive E-Book
Diesen Artikel kostenfrei zurücksenden
Für die von dir gewählte Lieferadresse sind kostenlose Rücksendungen verfügbar. Du kannst den Artikel aus einem beliebigen Grund in neuem und unbenutztem Zustand zurücksenden: keine Versandkosten.
Weitere Informationen zu kostenfreien Retouren.- Gehe zu deinen Bestellungen und starte die Rücksendung
- Wähle die Rücksendemethode
- Versenden!
Recyceln Sie Ihr Produkt
Wenn Sie dieses Produkt kaufen, kann Amazon Ihnen helfen, Ihr altes Produkt ordnungsgemäß zu entsorgen.
Wir bieten umfassende Informationen und Ratschläge zu Recycling- und Entsorgungsvorschriften an, die Sie hier findenInnerhalb Deutschland bieten wir einen kostenlosen Rücknahmeservice für geeignete Artikel an. Um mehr zu erfahren, klicken sie hier
Kaufoptionen und Plus-Produkte
| Marke | AZDelivery |
| Auflösung | 128 x 64 |
| Beschreibung der Leinwandoberfläche | Matt |
| Kontrastverhältnis | sehr hoch |
| Aktualisierungsrate | 60 Hz |
| Maximale Displayauflösung | 128 x 64 píxeles |
| Besonderes Merkmal | I2C-Schnittstelle und schnelle Programmierbarkeit mit Adafruit GFX und Adafruit SSD1306 Bibliotheken |
| Konnektivitätstechnologie | I2C |
| Anzeigetyp | OLED |
| Spezifische Verwendungsmöglichkeiten für Produkt | Programmierung |
Info zu diesem Artikel
- ✅ Das AZDelivery 0,96 Zoll OLED I2C Display ist ein kontrastreiches Display mit hoher Auflösung von 128 Mal 64 Pixeln und innovativer OLED Technologie.
- ✅ Dieses OLED I2C Display bietet leichte Verbindung des Displays Raspberry Pi und Co. und andere Microcontrollern durch I2C Schnittstelle über nur vier Pins. Dank des integrierten Display-Adapters kann das Modul gleich mit den I2C Bus verbunden werden.
- ✅ Mit Wechsel der I2C-Adresse und Verlöten von einem dritten Kontakt können zwei Displays gleichzeitig betrieben werden.
- ✅ Das OLED Modul kann an 3,3 V angeschlossen werden.
- ✅ Dieses Produkt enthält ein E-Book, das nützliche Informationen über den Beginn Ihres Projekts enthält, es hilft bei einer schnellen Einrichtung und spart Zeit beim Konfigurationsprozess. Wir bieten eine Reihe von Anwendungsbeispielen, vollständige Installationsanleitungen und Bibliotheken.
Wird oft zusammen gekauft

Empfohlene Artikel, die dir gefallen könnten
Nachhaltigkeitsmerkmale für dieses ProduktNachhaltigkeitsmerkmale
Dieses Produkt verfügt über Nachhaltigkeitsmerkmale, die durch vertrauenswürdige Zertifizierungen anerkannt sind.Hergestellt in landwirtschaftlichen Betrieben oder Einrichtungen, die sich für die Rechte und/oder die Gesundheit der Arbeitnehmenden einsetzen.Zertifiziert durch
Produkte, die nach dem Global Recycled Standard (GRS) zertifiziert sind, enthalten recycelte Inhalte, die auf jeder Stufe der Lieferkette – von der Quelle bis zum Endprodukt – von unabhängiger Seite überprüft wurden und die sozialen, ökologischen und chemischen Anforderungen erfüllen. Der Kauf von Produkten, die nach dem Global Recycled Standard (GRS) zertifiziert sind, unterstützt die Verwendung von recycelten Inhalten in der Lieferkette. Ein Produkt muss mindestens 50 % zertifiziertes GRS-Material enthalten, um sich für das Climate Pledge Friendly zu qualifizieren.USB CertificationTE-00307533Enthält mindestens 50 % recyceltes Material.Zertifiziert durch
Global Recycled Standard
Produkte, die nach dem Global Recycled Standard (GRS) zertifiziert sind, enthalten recycelte Inhalte, die auf jeder Stufe der Lieferkette – von der Quelle bis zum Endprodukt – von unabhängiger Seite überprüft wurden und die sozialen, ökologischen und chemischen Anforderungen erfüllen. Der Kauf von Produkten, die nach dem Global Recycled Standard (GRS) zertifiziert sind, unterstützt die Verwendung von recycelten Inhalten in der Lieferkette. Ein Produkt muss mindestens 50 % zertifiziertes GRS-Material enthalten, um sich für das Climate Pledge Friendly zu qualifizieren.Zertifizierungsstelle
USB CertificationZertifizierungsnummer
TE-00307533Hergestellt mit Chemikalien, die für die menschliche Gesundheit und die Umwelt sichererer sind.Zertifiziert durch
Global Recycled Standard
Produkte, die nach dem Global Recycled Standard (GRS) zertifiziert sind, enthalten recycelte Inhalte, die auf jeder Stufe der Lieferkette – von der Quelle bis zum Endprodukt – von unabhängiger Seite überprüft wurden und die sozialen, ökologischen und chemischen Anforderungen erfüllen. Der Kauf von Produkten, die nach dem Global Recycled Standard (GRS) zertifiziert sind, unterstützt die Verwendung von recycelten Inhalten in der Lieferkette. Ein Produkt muss mindestens 50 % zertifiziertes GRS-Material enthalten, um sich für das Climate Pledge Friendly zu qualifizieren.Zertifizierungsstelle
USB CertificationZertifizierungsnummer
TE-00307533
Produktinformation
- Auslaufartikel (Produktion durch Hersteller eingestellt) : Nein
- Verpackungsabmessungen : 10,2 x 6 x 2,2 cm; 10 Gramm
- Im Angebot von Amazon.de seit : 30. August 2016
- Hersteller : AZDelivery
- ASIN : B01L9GC470
- Modellnummer : AZOLED12864-1000
- Herkunftsland : China
- Amazon Bestseller-Rang: Nr. 3.766 in Computer & Zubehör (Siehe Top 100 in Computer & Zubehör)
- Nr. 395 in Komponenten & Ersatzteile
- Kundenrezensionen:
Sicherheits- und Produktressourcen
Bilder und Kontakte
Sicherheits- und Produktressourcen
Problem beim Laden der Informationen
Bilder und Kontakte
- Bilder zur ProduktsicherheitHerstellerinformationenVerantwortliche Person für die EU
Problem beim Laden der Informationen
Problem beim Laden der Informationen
Problem beim Laden der Informationen
Von der Marke
AZ-Delivery
Ihr Experte für Mikroelektronik!
-
Wie haben wir angefangen?
Jeder in der Branche kennt das Problem. Man muss sich zwischen überteuerter Ware aus Deutschland oder langen Lieferzeiten, Problemen beim Zoll und ungewissen Lieferungen aus China entscheiden. Wir haben es uns zur Aufgabe gemacht diesen Konflikt zu lösen und deshalb AZ-Delivery gegründet!
-
Der AZ-Delivery-Store:
-
Was macht unser Produkt einzigartig?
Wir bieten eine umfangreiche E-Book-Bibliothek, regelmäßige Blog-Einträge mit spannenden Projekten, sowie eine aktive Kunden-Community. Daneben sorgt unser deutschsprachiges Expertenteam für herausragenden Service. So garantieren wir ein unvergessliches Einkaufserlebnis!
Warum lieben wir, was wir tun?
Ganz einfach! Gerade wegen ihrer unzähligen und vielfältigen Einsatzmöglichkeiten haben wir eine Leidenschaft für Mikroelektronik entwickelt. Und genau diese Passion wollen wir durch ein umfangreiches Angebot an Mikrocontrollern, Sensoren und Modulen an unsere Kunden weitergeben!
-
Und Vieles mehr auf:
Produktinformation
Monochromes 0.96"OLED Display mit 128 x 64 Bildpunkten (weiß)
Das AZDelivery 0.96"OLED Display ist mit 3 cm Bildschirmdiagonale sehr klein und durch hohen Kontrast gut lesbar. Das Display besteht aus 128x64 OLED Bildpunkten die durch den verbauten SSD1306 Chip einzeln gesteuert werden.
Details
- Kompakte Größe
- Hoher Kontrast
- Geringer Energiebedarf
Besonderheiten
- Das Display wird über die I2C-Schnittstelle angesteuert und benötigt nur 4 Anschlüsse.
- In Kombination mit den beiden Bibliotheken Adafruit GFX und Adafruit SSD1306, welche auch Beispiel-Sketches enthalten, lässt sich das Display schnell programmieren.
Technische Daten
| Chipsatz | SSD1306 |
| Farbe | Weiß |
| Sichtbarer Winkel | > 160° |
| Auflösung | 128 x 64 Pixel |
| Betriebsspannung | 3.3V bis 5V |
| Betriebstemperatur | -30°C bis +80°C |
| Niedriger Stromverbrauch | 0,04W im normalen Betrieb |
| Ansteuerung | I2C / TWI |
| Vorhandene Pins | VCC, GND, SCL, SDA |
| Abmessungen | ca. 27mm x 27mm x 4,1mm |
Weitere Details zum Produkt
Einfache Verwendung
Das AZDelivery 0.96"OLED Display ist ideal für die einfache Verwendung mit Mikrocontrollern wie ATmega, STM32, 8051, AVR, PIC, DSP, ARM, MSP430, PLC,TTL-Logik.
Keine Hintergrundbeleuchtung nötig
Da die Pixel leuchten wird keine Hintergrundbeleuchtung benötigt. Das Display hat einen hohen Kontrast, und seine kompakte Größe ist sehr praktisch für all Ihre Projekte.
Quick-Start-Guide
Beim Kauf eines unserer hochwertigen Produkte erhalten Sie zusätzlich ein inklusives E-Book für einen schnellen Einstieg in die Welt der Mikroelektronik.
3 x AZDelivery 0,96 Zoll OLED Display
|
3 x AZDelivery LCD Display 128 x 64 Pixel
|
3 x AZDelivery MAX7219 Led Modul
|
3 x AZDelivery SPI TFT Display 1,8 Zoll
|
3 x AZDelivery 2,4 Zoll TFT LCD Touch Display
|
3 x 0,91 Zoll OLED Display
|
|
|---|---|---|---|---|---|---|
|
In den Einkaufswagen
|
In den Einkaufswagen
|
In den Einkaufswagen
|
||||
| Kundenrezensionen |
4,6 von 5 Sternen 3.471
|
4,5 von 5 Sternen 143
|
4,1 von 5 Sternen 144
|
4,6 von 5 Sternen 686
|
3,9 von 5 Sternen 379
|
4,6 von 5 Sternen 660
|
| Preis | 15,99 €€15,99 | — no data | — no data | — no data | 32,99 €€32,99 | 13,99 €€13,99 |
| Auflösung | 128 x 64 Pixel | 128 x 64 Pixel | DOT-Matrix 8 x 8 | 128 x 160 Pixel | 320 x 240 Pixel | 128 x 32 Pixel |
| Schnittstelle | I2C | I2C mit FC113 Adapter | SPI | SPI | SPI (Uno Shield) | I2C |
| Typ | OLED | Liquid Crystal | LED | LCD TFT | LCD TFT | OLED |
| Maße (Modul) | ca. 27mm x 27mm | 80mm x 36mm | 84 x 16mm | 34mm x 58mm | 72mm x 52mm | 26 x 9,5mm |
| Zeichen Farbe | Weiß | Weiß | Rot | TFT Farbe | TFT Farbe | Weiß |
Über AZ-Delivery
Spannende DIY- Projekte
In unseren Blogs finden Sie viele Bastel-Projekte zu den Themen Programmieren und Mikroelektronik. Wöchentlich stellen wir Ihnen neue DIY-Ideen und Produktanwendungen vor.
Support von unseren Experten
Alle technischen Details zu den Produkten finden Sie in unseren E-Books und Blog-Beiträgen. Bei weiteren Fragen steht Ihnen unser Tech-Support zur Verfügung.
Schneller und sicherer Versand
Da die Zufriedenheit unserer Kunden und Ihr Vertrauen bei uns höchste Priorität hat, bieten wir stets eine schnelle, sichere und zuverlässige Lieferung mit den höchsten Qualitätsstandards an.
Kundenrezensionen
- 5 Sterne4 Sterne3 Sterne2 Sterne1 Stern5 Sterne79%14%4%1%2%79%
- 5 Sterne4 Sterne3 Sterne2 Sterne1 Stern4 Sterne79%14%4%1%2%14%
- 5 Sterne4 Sterne3 Sterne2 Sterne1 Stern3 Sterne79%14%4%1%2%4%
- 5 Sterne4 Sterne3 Sterne2 Sterne1 Stern2 Sterne79%14%4%1%2%1%
- 5 Sterne4 Sterne3 Sterne2 Sterne1 Stern1 Stern79%14%4%1%2%2%
Kundenbewertungen, einschließlich Produkt-Sternebewertungen, helfen Kunden, mehr über das Produkt zu erfahren und zu entscheiden, ob es das richtige Produkt für sie ist.
Um die Gesamtbewertung der Sterne und die prozentuale Aufschlüsselung nach Sternen zu berechnen, verwenden wir keinen einfachen Durchschnitt. Stattdessen berücksichtigt unser System beispielsweise, wie aktuell eine Bewertung ist und ob der Prüfer den Artikel bei Amazon gekauft hat. Es wurden auch Bewertungen analysiert, um die Vertrauenswürdigkeit zu überprüfen.
Erfahren Sie mehr darüber, wie Kundenbewertungen bei Amazon funktionieren.Die Kunden sagen
Kunden sind mit der Bildqualität, Funktionalität und Handhabung des Monitors zufrieden. Sie beschreiben es als scharf, hell und gut ablesbar mit einem sehr guten Kontrast. Das Display funktioniert einwandfrei, ist einfach anzuschließen und zu bedienen und erleichtert die Verwendung. Das Preis-Leistungs-Verhältnis wird ebenfalls gelobt. Die Ansteuerung, Kompatibilität und Praktikabilität werden ebenfalls positiv hervorgehoben. Allerdings gibt es gemischte Meinungen zur Bildschirmgröße.
AI-generiert aus dem Text von Kundenrezensionen
Auswählen, um mehr zu erfahren
Kunden sind mit der Bildqualität des Produkts zufrieden. Sie beschreiben das Display als gut, scharf und gut ablesbar. Der Kontrast wird als sehr gut empfunden. Auch kleiner Text wird als scharf wahrgenommen.
"Super Display, klasse Service...." Mehr
"Gutes Display, perfekt für Raspberry, Arduino oder ESP bzw. alle Mikroboards mit I2C Schnittstelle. Neutral:..." Mehr
"Schnelle Lieferung, gute Qualität, Artikel entspricht der Beschreibung und macht genau das was er soll. Werde wieder dort einkaufen." Mehr
"...4. Das Display ist scharf, hell und gut ablesbar. Achtung: Es passen halt maximal drei Zeilen Text in "Schriftgröße 1" auf die Bildschirmfläche...." Mehr
Kunden sind mit der Funktionalität des Produkts zufrieden. Sie berichten, dass das Display einwandfrei funktioniert. Die Helligkeit lässt sich steuern. Das Plug-and-Play-Konzept beschreibt exakt, wie es funktioniert. Einige Kunden erwähnen, dass alle 5 Einheiten einwandfrei arbeiten. Außerdem kann der Arduino genutzt werden, um Debugmeldungen, Sensorwerte oder Grafiken zu erfassen.
"Funktioniert einwandfrei. Lediglich ein Stern Abzug für die fehlerhafte Beschriftung auf dem Board. SCL und SDA sind vertauscht...." Mehr
"Die Displays funktionieren einwandfrei und sind innerhalb von 24h ab Bestellung bei mir angekommen...." Mehr
"Die displays kamen super verpackt an und haben auch sofort funktioniert. Für den Preis ist dies definitiv eine Empfehlung" Mehr
"Leider funtioniert das Display nicht für den Raspberry PI5. Hoffe das bald ne Update und ein neuer Treiber verfügbar ist...." Mehr
Kunden sind mit der Handhabung des Produkts zufrieden. Sie sagen, dass es auch für Anfänger super einfach anzuschließen und zu bedienen ist. Das Display lässt sich dank des I2C-Buses sehr einfach und schnell erste Applikationen erstellen. Die Verwendung als Espresso-Shot-Timer wird als kinderleicht beschrieben.
"ist ein sehr gutes Display - gestochen scharf und einfach zu bedienen...." Mehr
"Sehr zu Frieden, Verwendung als Espresso Shot Timer" Mehr
"Einfach, robust und vielseitig..." Mehr
"...Durch i2c schnell und einfach anzuschließen ." Mehr
Kunden sind mit dem Preis-Leistungs-Verhältnis des Produkts zufrieden. Sie beschreiben es als günstig und empfehlen es weiter.
"Günstig, Schnell, Brauchbar... Aber......" Mehr
"Perfekt - Guter Preis und Qualität..." Mehr
"Habe wegen dem günstigen Preis zwei Displays bestellt, von denen leider eines mit mehreren Sprüngen im Display ankam und nicht funktionierte...." Mehr
"...Aber fuer den Preis ist das einfach top, da nimmt man ein paar kleinere Mängel gerne hin, die es auch..." Mehr
Kunden sind mit der Ansteuerung des Monitors zufrieden. Sie beschreiben sie als ganz einfach, wenn man sich mit dem Nodemcu auskennt. Es lässt sich leicht für verschiedene Systeme programmieren, da es ensprechende Bibliotheken gibt. Die Ansteuerung über die Arduino-Standard-Bibliothek funktioniert reibungslos. Der Controller hat einige nette zusätzliche Befehle wie Invertieren und Scrolling. Außerdem lassen sich Pixel einzeln ansteuern, was Grafiken möglich macht.
"einfach einzubinden und zu konfigurieren. sehr vielseitig" Mehr
"...Die Adafruit Bibliothek ermöglicht eine einfache Ansteuerung des Displays, da sie grundlegende Methoden zum Zeichnen auf das Display beinhaltet...." Mehr
"Das Display ist u.A. per Arduino mega sehr leicht ansteuerbar und Dank umfangreicher Bibliothek/Beispielen im Netz mehr als kinderleicht zum..." Mehr
"...Der Controller hat einige nette zusätzliche Befehle, wie Invertieren und Scrolling. Also super Display und für viele Zwecke geeignet." Mehr
Kunden sind mit der Kompatibilität des Produkts zufrieden. Sie berichten, dass es perfekt mit Arduinos, gängigen Bibliotheken und Calliope betrieben werden kann. Das Display lässt sich gut in den Arduino integrieren und wird von der IDE unterstützt.
"Passt und geht auch unter Windows IoT..." Mehr
"...Sie sind vollständig kompatibel mit allen Bibliotheken, einfach zu programmieren und die Lesbarkeit bei kleinen Texten ist absolut genial...." Mehr
"Funktioniert perfekt mit Arduinos. Ist einfach zu verkabeln und zu programmieren. Die Beispielbibliotheken sind recht umfangreich...." Mehr
"Das Display ist perfekt mit einem Arduino kombinierbar und es gibt sehr viele und gute Anleitungen dazu im Internet...." Mehr
Kunden sind mit der Praktikabilität des Produkts zufrieden. Sie sagen, dass es für viele Zwecke geeignet ist. Es lässt sich gut für kleine Anwendungen mit wenigen Prozessgrößen einsetzen, ist vielseitig und für ihre Zwecke ausreichend. Einige finden es inkompartibel und perfekt für Raspberry Pi, Arduino oder ESP bzw. alle Mikroboards mit I2C-Schnittstelle.
"Einfach, robust und vielseitig..." Mehr
"Ein kleines und sehr praktisches Display. Leicht mit dem Arduino zu verbinden, Bibliotheken laden und los geht es...." Mehr
"Schönes einfaches Display. Apis gibt es für verschiedene Plattformen, wobei esp32 etwas einfacher scheint und schickere Fonts standardmäßig hat...." Mehr
"...Also echt brauchbare Anzeige NACHTRAG: wegen Probleme den Support von AZ-Delivery bemüht - Also ich kauf nie wieder dort. Die sind 0-Hilfe" Mehr
Kunden haben unterschiedliche Meinungen zur Bildschirmgröße des Produkts. Einige finden es sehr klein, geeignet für Bastler, Arduino und kleinere Grafikdarstellungen. Andere sagen, es ist nicht riesig groß, aber alle Werte lassen sich gut ablesen. Es wird auch erwähnt, dass die Schrift zwar sehr klein ist, aber dementsprechend viel passt.
"Display getestet am Arduino Uno, gibt keine Probleme. Das Display ist sehr klein, aber Buchstaben sind gut erkennbar...." Mehr
"Kleines Display für Arduino" Mehr
"...Das Display ist zwar nicht sehr groß, aber dadurch das, das Display ein OLED ist, ist auch kleiner Text scharf und super lesbar!" Mehr
"Super kleines Display für einen LoRa APRS Tracker. Klein und super ablesbar" Mehr

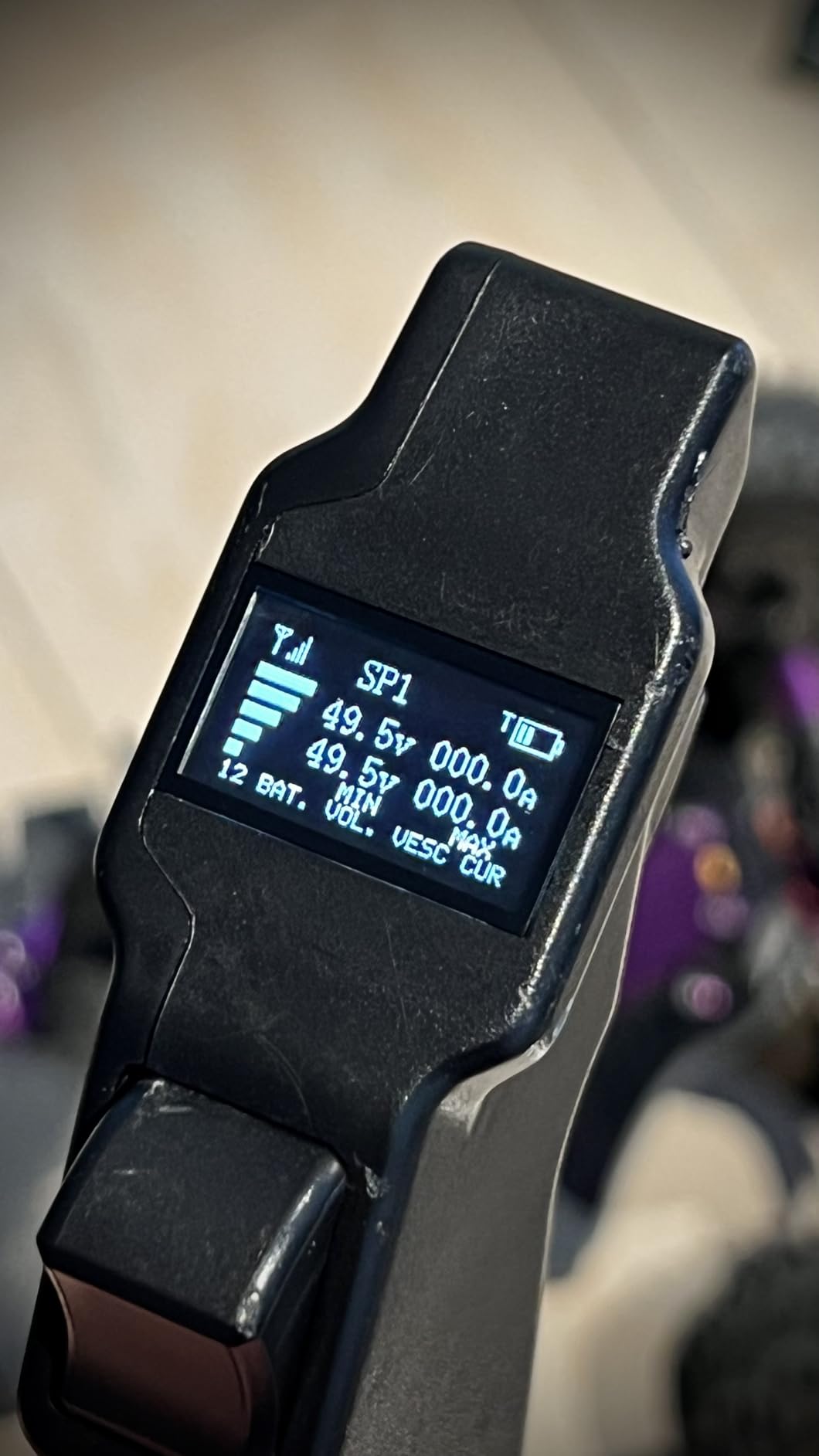

Rezensionen mit Bildern
it's great
Spitzenrezensionen aus Deutschland
Es gab ein Problem beim Filtern der Rezensionen. Bitte lade die Seite neu.
- Bewertet in Deutschland am 8. September 2025Stückzahl: 5Verifizierter KaufDie bestellten Artikel bei AZ sind wie immer sehr gute Qualität sehr schnelle Lieferung und einem super Kundendienst.
Ebenfalls sind die EBooks mit den Beispielen und Daten sehr gut ich verwende fast alles mit Raspberry Pi Pico.
Bin sehr zufrieden und werde auch in Zukunft immer wieder dort einkaufen.
-
Bewertet in Deutschland am 4. Juli 2025Stückzahl: 1Verifizierter KaufWorks great and is bright OLED works great and is bright OLED
Works great and is bright OLED works great and is bright OLED
Bilder in dieser Rezension
- Bewertet in Deutschland am 14. Juni 2025Stückzahl: 3Verifizierter KaufFunktioniert 1A :)Die Medien konnten nicht geladen werden.
- Bewertet in Deutschland am 18. September 2025Stückzahl: 3Verifizierter KaufFunktioniert, gute Qualität
- Bewertet in Deutschland am 28. August 2025Stückzahl: 3Verifizierter KaufIch habe dieses Display schon mehrfach verwendet und bin wie immer sehr zufrieden.
- Bewertet in Deutschland am 31. Juli 2023Stückzahl: 5Verifizierter KaufIch hab mir das OLED-Display für ein Shot-Timer-Projekt mit einer NodeMCU geholt und es hat super geklappt. Alle fünf Displays, die ich bestellt habe, haben einwandfrei funktioniert. Sie waren einfach zu installieren und die Anbindung an die NodeMCU war problemlos.
Die Anzeige ist klar und leicht ablesbar, was mir bei meinem Projekt wirklich hilft. Die Größe des Displays ist genau richtig, nicht zu groß und nicht zu klein.
Das Preis-Leistungs-Verhältnis ist meiner Meinung nach sehr gut. Man bekommt hier ein gutes und zuverlässiges Produkt für sein Geld.
Ich kann das OLED-Display für jeden empfehlen, der sein NodeMCU-Projekt mit einer visuellen Ausgabe erweitern will. Ich bin sehr zufrieden mit meinem Kauf und vergebe hierfür 5 Sterne.
Spitzenrezensionen aus anderen Ländern
-
Massimo Ciccio'Bewertet in Italien am 17. Juli 20175,0 von 5 Sternen Buon display ed economico
Stückzahl: 1Verifizierter KaufOrmai sono anni che realizzo progetti di domotica, e non solo, usando Raspberry PI, Arduino e ESP8266, spesso realizzo progetti che non necessitano di un output visivo, o al massimo bastano pochi led, nel mio prossimo progetto, un sistema che rileva le informazioni dell’auto tramite ODBII e un sistema di sensori per una piccola serra, mi serviva un modo per mostrare le informazioni in tempo reale, utilizzare l’interfaccia web è comodo ma necessita di una connessione e di un secondo apparato con un browser o un app installata per poter gestire i dati, mentre un display connesso direttamente ai microcontrollori permetterebbe un controllo immediato e senza utilizzare sistemi esterni, senza contare che chiunque può leggere un display, mentre utilizzare un interfaccia web può risultare più ostico alle persone non avvezze alla tecnologia.Die Medien konnten nicht geladen werden.
Cercando una soluzione, ed escludendo schermi lcd hdmi, per costo e dispendio energetico, ho trovato questo display oled da 0,96”.
Il display viene consegnato in una bustina sigillata, senza nessun manuale o foglio con istruzioni, con esso è presente un bigliettino da visita, inizialmente pensavo fosse solo per ricordarci di acquistare ancora da loro, ma scansendo il qrcode presente si viene portati su di un sito web, in tedesco purtroppo, con varie guide, tra cui come usare questo display con Arduino, direi comodo, se non fosse che devo usare questo display con un Raspberry PI e un ESP8266, ma la cosa non riguarda il venditore, che anzi ha fatto più del dovuto per aiutarci nell’acquisto!
Il display è un I2C con solo 4 pin, Massa, Alimentazione 5 volts, SDA e SCL, il display e la logica di controllo sono dalle dimensioni molto compatte, solo 27,70x27,75mm e circa 5mm alto incluso lo spazio occupato dai piedini, senza è di poco più di 3mm, sul display è presente una pellicola protettiva che va rimossa una volta in produzione, la risoluzione, come dichiarato, è di 128x64 pixel, lo schermo è sufficientemente luminoso grazie alla tecnologia OLED e, prima che ve lo domandiate, non è a colori, il refresh rate non è elevatissimo, ma decisamente più che dignitoso per il lavoro che deve svolgere, sul pcb sono presenti 4 fori per ancorarlo facilmente, l’uso di questo display è facile, potete vedere dalle foto che basta usare le librerie dedicate a SD1306 e similari per poterlo controllare senza problemi, su internet si trovano esempi pratici e librerie per fare tutto, incluso mostrare veri e propri disegni e cubi tridimensionali.
Non vi sono particolari aspetti negativi da segnalare, spero che questa recensione vi sia stata d’aiuto.
Ormai sono anni che realizzo progetti di domotica, e non solo, usando Raspberry PI, Arduino e ESP8266, spesso realizzo progetti che non necessitano di un output visivo, o al massimo bastano pochi led, nel mio prossimo progetto, un sistema che rileva le informazioni dell’auto tramite ODBII e un sistema di sensori per una piccola serra, mi serviva un modo per mostrare le informazioni in tempo reale, utilizzare l’interfaccia web è comodo ma necessita di una connessione e di un secondo apparato con un browser o un app installata per poter gestire i dati, mentre un display connesso direttamente ai microcontrollori permetterebbe un controllo immediato e senza utilizzare sistemi esterni, senza contare che chiunque può leggere un display, mentre utilizzare un interfaccia web può risultare più ostico alle persone non avvezze alla tecnologia.5,0 von 5 Sternen
Massimo Ciccio'Buon display ed economico
Bewertet in Italien am 17. Juli 2017
Cercando una soluzione, ed escludendo schermi lcd hdmi, per costo e dispendio energetico, ho trovato questo display oled da 0,96”.
Il display viene consegnato in una bustina sigillata, senza nessun manuale o foglio con istruzioni, con esso è presente un bigliettino da visita, inizialmente pensavo fosse solo per ricordarci di acquistare ancora da loro, ma scansendo il qrcode presente si viene portati su di un sito web, in tedesco purtroppo, con varie guide, tra cui come usare questo display con Arduino, direi comodo, se non fosse che devo usare questo display con un Raspberry PI e un ESP8266, ma la cosa non riguarda il venditore, che anzi ha fatto più del dovuto per aiutarci nell’acquisto!
Il display è un I2C con solo 4 pin, Massa, Alimentazione 5 volts, SDA e SCL, il display e la logica di controllo sono dalle dimensioni molto compatte, solo 27,70x27,75mm e circa 5mm alto incluso lo spazio occupato dai piedini, senza è di poco più di 3mm, sul display è presente una pellicola protettiva che va rimossa una volta in produzione, la risoluzione, come dichiarato, è di 128x64 pixel, lo schermo è sufficientemente luminoso grazie alla tecnologia OLED e, prima che ve lo domandiate, non è a colori, il refresh rate non è elevatissimo, ma decisamente più che dignitoso per il lavoro che deve svolgere, sul pcb sono presenti 4 fori per ancorarlo facilmente, l’uso di questo display è facile, potete vedere dalle foto che basta usare le librerie dedicate a SD1306 e similari per poterlo controllare senza problemi, su internet si trovano esempi pratici e librerie per fare tutto, incluso mostrare veri e propri disegni e cubi tridimensionali.
Non vi sono particolari aspetti negativi da segnalare, spero che questa recensione vi sia stata d’aiuto.
Bilder in dieser Rezension
-
HeLBewertet in Schweden am 10. Mai 20255,0 von 5 Sternen Nöjd
Stückzahl: 25Verifizierter KaufNöjd, ca1 på 25 har någon pixeldefekt men jag fick ett nytt 5pack efter att jag hade ett par trasiga efter totalt 150 köpta, så kundtjänst är också bra och snabba.
-
Jerome24Bewertet in Frankreich am 5. November 20205,0 von 5 Sternen Vraiment génial 👍
Stückzahl: 1Verifizierter Kauf💬 MES IMPRESSIONS
〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰
📦 Contenu Du Colis 🔎 :
- 1 x écran OLED 128x64 (i2c)
〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰
👉 Résumé : ayant cherché un écran graphique petit et compact, ne prenant qu’un minimum de broches sur mon Arduino, je suis tombé sur ce petit écran OLED de 128 x 64 pixels, fonctionnant sur les broches I2C. Et franchement, il est super génial !
Pour m’amuser, j’ai conçu un petit « thermomètre hygromètre WIFI » pour la maison, fonctionnant avec un ESP8266 que j’avais en stock, et une sonde DHT22. L’écran me sert à afficher les infos de température et hygrométrique, mais également l’adresse IP du serveur web de l’esp8266. Ainsi, je peux aussi afficher en parallèle, sur une page web, ces infos de t° et hygrométrie (accessible aussi bien depuis mon navigateur web sur PC, que sur mon téléphone).
Côté affichage, l’écriture est bien propre, et très lisible (même si j’avoue, ça ne ressort pas si bien que ça sur mes photos !). Au passage, les caractères s’affichent en blanc sur fond noir. L’angle de vision est quant à lui tout simplement époustouflant, et propre à la technologie OLED. Car on arriverait presque à lire totalement de biais ce qui est affiché à l’écran, tant la lisibilité est incroyable ! Donc, franchement, c’est du tonnerre !
✅ Excellente lisibilité, quel que soit l’angle de vision
✅ Très facile à raccorder (une alim + et -, et deux autres fils pour le piloter, via la liaison I2C)
✅ Hyper simple à interfacer avec un Arduino
Pour info, voici quelques lignes de code pour utiliser cet écran OLED :
#include <U8g2lib.h>
#include <Wire.h>
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);
void setup() {
u8g2.begin();
}
void loop() {
u8g2.clearBuffer(); // vidange de la mémoire interne
u8g2.setFont(u8g2_font_timB10_tf) ; // sélection d'une font (ici u8g2_font_ncenB08_tr)
u8g2.drawStr(0, 10, "Ligne 1"); // écriture à la position (0,10) dans mémoire interne
u8g2.drawStr(0, 28, "Ligne 2"); // écriture à la position (0,28) dans mémoire interne
u8g2.drawStr(0, 46, "Ligne 3"); // écriture à la position (0,46) dans mémoire interne
u8g2.drawStr(0, 64, "Ligne 4"); // écriture à la position (0,64) dans mémoire interne
u8g2.sendBuffer(); // envoi de la mémoire interne à l'écran (affichage en lui-même)
delay(1000);
}
📷 Je vous joins ici quelques photos, afin que vous puissiez avoir un aperçu de l’écran en marche (même si ce n’est pas terrible ici, car j’ai pris ces photos avec mon smartphone !). N’hésitez pas à me poser des questions si besoin !
🔻
💬 MES IMPRESSIONS5,0 von 5 Sternen
Jerome24Vraiment génial 👍
Bewertet in Frankreich am 5. November 2020
〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰
📦 Contenu Du Colis 🔎 :
- 1 x écran OLED 128x64 (i2c)
〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰
👉 Résumé : ayant cherché un écran graphique petit et compact, ne prenant qu’un minimum de broches sur mon Arduino, je suis tombé sur ce petit écran OLED de 128 x 64 pixels, fonctionnant sur les broches I2C. Et franchement, il est super génial !
Pour m’amuser, j’ai conçu un petit « thermomètre hygromètre WIFI » pour la maison, fonctionnant avec un ESP8266 que j’avais en stock, et une sonde DHT22. L’écran me sert à afficher les infos de température et hygrométrique, mais également l’adresse IP du serveur web de l’esp8266. Ainsi, je peux aussi afficher en parallèle, sur une page web, ces infos de t° et hygrométrie (accessible aussi bien depuis mon navigateur web sur PC, que sur mon téléphone).
Côté affichage, l’écriture est bien propre, et très lisible (même si j’avoue, ça ne ressort pas si bien que ça sur mes photos !). Au passage, les caractères s’affichent en blanc sur fond noir. L’angle de vision est quant à lui tout simplement époustouflant, et propre à la technologie OLED. Car on arriverait presque à lire totalement de biais ce qui est affiché à l’écran, tant la lisibilité est incroyable ! Donc, franchement, c’est du tonnerre !
✅ Excellente lisibilité, quel que soit l’angle de vision
✅ Très facile à raccorder (une alim + et -, et deux autres fils pour le piloter, via la liaison I2C)
✅ Hyper simple à interfacer avec un Arduino
Pour info, voici quelques lignes de code pour utiliser cet écran OLED :
#include <U8g2lib.h>
#include <Wire.h>
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);
void setup() {
u8g2.begin();
}
void loop() {
u8g2.clearBuffer(); // vidange de la mémoire interne
u8g2.setFont(u8g2_font_timB10_tf) ; // sélection d'une font (ici u8g2_font_ncenB08_tr)
u8g2.drawStr(0, 10, "Ligne 1"); // écriture à la position (0,10) dans mémoire interne
u8g2.drawStr(0, 28, "Ligne 2"); // écriture à la position (0,28) dans mémoire interne
u8g2.drawStr(0, 46, "Ligne 3"); // écriture à la position (0,46) dans mémoire interne
u8g2.drawStr(0, 64, "Ligne 4"); // écriture à la position (0,64) dans mémoire interne
u8g2.sendBuffer(); // envoi de la mémoire interne à l'écran (affichage en lui-même)
delay(1000);
}
📷 Je vous joins ici quelques photos, afin que vous puissiez avoir un aperçu de l’écran en marche (même si ce n’est pas terrible ici, car j’ai pris ces photos avec mon smartphone !). N’hésitez pas à me poser des questions si besoin !
🔻
Bilder in dieser Rezension
-
ThijmenBewertet in den Niederlanden am 10. Mai 20255,0 von 5 Sternen Good
Stückzahl: 3Verifizierter KaufIt works fine. Very easy to work with.
-
Jack-HenryÜberprüft in Belgien am 11. Oktober 20255,0 von 5 Sternen Geleverd met e-book !
Stückzahl: 3Verifizierter KaufOLED scherm met I2C. Aansluitingen, schema's en toepassingen vind je in het gratis e-book dat te verkrijgen is in verschillende talen (geen Nederlands).
Die Produktübersicht enthält wichtige Produktinformationen
Tastaturkürzel
shift
+
alt
+
opt
+
D
Produktübersicht: AZDelivery 0,96 Zoll OLED Display I2C - SSD1306 Chip 128 x 64 Pixel I2C Bildschirm Anzeigemodul mit weißen Zeichen - kompatibel mit Arduino und Raspberry Pi - inklusive E-Book
Von AZDelivery
Preis
Einmaliger Kauf: 7,79 €
Preisangaben inkl. USt. Abhängig von der Lieferadresse kann die USt. an der Kasse variieren. <a href='https://www.amazon.de/gp/help/customer/display.html/ref=hp_left_ust?ie=UTF8&nodeId=201895760' target='_blank'>Weitere Informationen.</a>
Info zu diesem Artikel
- ✅ Das AZDelivery 0,96 Zoll OLED I2C Display ist ein kontrastreiches Display mit hoher Auflösung von 128 Mal 64 Pixeln und innovativer OLED Technologie.
- ✅ Dieses OLED I2C Display bietet leichte Verbindung des Displays Raspberry Pi und Co. und andere Microcontrollern durch I2C Schnittstelle über nur vier Pins. Dank des integrierten Display-Adapters kann das Modul gleich mit den I2C Bus verbunden werden.
- ✅ Mit Wechsel der I2C-Adresse und Verlöten von einem dritten Kontakt können zwei Displays gleichzeitig betrieben werden.
- ✅ Das OLED Modul kann an 3,3 V angeschlossen werden.
- ✅ Dieses Produkt enthält ein E-Book, das nützliche Informationen über den Beginn Ihres Projekts enthält, es hilft bei einer schnellen Einrichtung und spart Zeit beim Konfigurationsprozess. Wir bieten eine Reihe von Anwendungsbeispielen, vollständige Installationsanleitungen und Bibliotheken.
Produktbeschreibungen
Feedback
Findest du diese Produktübersicht hilfreich?
