AZDelivery 4-Relais Modul 5V mit Optokoppler Low-Level-Trigger kompatibel mit Arduino inklusive E-Book!

4,6 4,6 von 5 Sternen 762 Sternebewertungen
Möchten Sie Ihr Produkt KOSTENLOS recyceln?

Recyceln Sie Ihr Produkt

Wenn Sie dieses Produkt kaufen, kann Amazon Ihnen helfen, Ihr altes Produkt ordnungsgemäß zu entsorgen.

Wir bieten umfassende Informationen und Ratschläge zu Recycling- und Entsorgungsvorschriften an, die Sie hier finden

Innerhalb Deutschland bieten wir einen kostenlosen Rücknahmeservice für geeignete Artikel an. Um mehr zu erfahren, klicken sie hier

Dieser Artikel kann nicht an den von dir ausgewählten Zustellungsort versendet werden. Bitte wähle einen anderen Zustellungsort aus.
1
Kontakttyp Normally Open or Normally Closed
Aktuelle Bewertung 5 Ampere
Befestigungsart Schraubmontage
Marke AZDelivery
Betriebsmodus Automatisch

Info zu diesem Artikel

  • ✅ Dieses Mikrocontroller kompatible Board mit 4-Relais für jeweils max. 50V AC / 5A oder 30V DC / 5A
  • ✅ Das 4-Kanal Relais Modul ist mit Transistoren, Dioden und Optokoppler bestückt um höhere Lasten sicher, zuverlässig und mit wenig Strom zu schalten.
  • ✅ Ebenso ist das Modul mit großzügig dimensionierten Relais ausgestattet, um zuverlässig viele Schaltvorgänge ausführen zu können.
  • ✅ Jeder Kanal des Moduls ist zusätzlich mit einer LED verbunden, die den Schaltzustand des Relais anzeigt. Durch die praktischen Bohrungen lässt sich das Modul sicher in Gehäusen montieren.
  • ✅ Dieses Produkt enthält ein E-Book, das nützliche Informationen über den Beginn Ihres Projekts enthält, es hilft bei einer schnellen Einrichtung und spart Zeit beim Konfigurationsprozess. Wir bieten eine Reihe von Anwendungsbeispielen, vollständige Installationsanleitungen und Bibliotheken.
› Weitere Produktdetails

Marke in dieser Kategorie auf Amazon

AZDelivery
Relais für Arduino und DIY Projekte
Jetzt bei AZDelivery einkaufenJetzt einkaufen
Branded image from AZDelivery
AZDelivery 3 x 1-Relais 5V KY-019 Modul High-Level-Trigger kompatibel mit Arduino und Raspberry Pi inklusive E-Book!
AZDelivery 3 x 1-Relais 5V KY-019 Modul High-Level-Trigger kompatibel mit Arduino und Raspberry Pi inklusive E-Book!
4.6 von 5 Sternen. 1.153
AZDelivery 4-Relais Modul 5V mit Optokoppler Low-Level-Trigger kompatibel mit Arduino inklusive E-Book!
AZDelivery 4-Relais Modul 5V mit Optokoppler Low-Level-Trigger kompatibel mit Arduino inklusive E-Book!
4.6 von 5 Sternen. 762
AZDelivery 2-Relais Modul 5V mit Optokoppler Low-Level-Trigger kompatibel mit Arduino inklusive E-Book!
AZDelivery 2-Relais Modul 5V mit Optokoppler Low-Level-Trigger kompatibel mit Arduino inklusive E-Book!
4.7 von 5 Sternen. 907
Gesponsert

Produktinformationen

Technische Details

Zusätzliche Produktinformationen

Feedback

AZDelivery 4-Relais Modul 5V mit Optokoppler Low-Level-Trigger kompatibel mit Arduino inklusive E-Book!

Sie haben einen günstigeren Preis für dieses Produkt gefunden? Teilen Sie ihn uns mit! Obwohl wir unser Angebot nicht an jeden gemeldeten Preis anpassen können, sind uns Ihre Angaben eine große Hilfe bei der Verbesserung unserer Preisgestaltung.

Wo haben Sie den günstigeren Preis gesehen?
/
/
/
/
Bitte melden Sie sich an, um Feedback zu geben.
Sicherheits- und Produktressourcen
Bilder und Kontakte
Sicherheitsdokumente

Sicherheits- und Produktressourcen

Von der Marke

Previous page
  2. AZ-Delivery Company Group Foto

    Wie haben wir angefangen?

    Jeder in der Branche kennt das Problem. Man muss sich zwischen überteuerter Ware aus Deutschland oder langen Lieferzeiten, Problemen beim Zoll und ungewissen Lieferungen aus China entscheiden. Wir haben es uns zur Aufgabe gemacht diesen Konflikt zu lösen und deshalb AZ-Delivery gegründet!

  3. Der AZ-Delivery-Store:

    Shop besuchen

  4. Was macht unser Produkt einzigartig?

    Wir bieten eine umfangreiche E-Book-Bibliothek, regelmäßige Blog-Einträge mit spannenden Projekten, sowie eine aktive Kunden-Community. Daneben sorgt unser deutschsprachiges Expertenteam für herausragenden Service. So garantieren wir ein unvergessliches Einkaufserlebnis!

    Warum lieben wir, was wir tun?

    Ganz einfach! Gerade wegen ihrer unzähligen und vielfältigen Einsatzmöglichkeiten haben wir eine Leidenschaft für Mikroelektronik entwickelt. Und genau diese Passion wollen wir durch ein umfangreiches Angebot an Mikrocontrollern, Sensoren und Modulen an unsere Kunden weitergeben!

  5. Und Vieles mehr auf:

    Shop besuchen

Next page

Produktinformation

banner
1X Main image 4 relais

Dieses AZ-Delivery 4-Relais-Modul besteht aus vier LEDs, vier Widerständen, vier NPN-Transistoren, vier Dioden und vier Relais, die bis zu 5A 50V AC verarbeiten können.

Die Relais sind großzügig, aber trotzdem kompakt dimensioniert, um ein dauerhaftes Arbeiten auch bei ungünstigen Betriebsbedingungen zu ermöglichen. Mithilfe eines zusätzlichen Transistors kann das Modul schnell und einfach mit verschiedenen Mikrocontrollern mit wenig Strom geschaltet werden.

Die Optokoppler und Dioden schützen Ihren Controller vor Beschädigungen. Die Quelle der Stromversorgung lässt sich mit einem am Board befindlichen Jumper konfigurieren.

Product front

Product top
Details
  • Kompaktes und langlebiges Design mit hochwertigen Bauelementen
  • Optokoppler und Dioden zum Schutz des Controllers
  • Es ist ein robustes Modul für viele zuverlässige Schaltvorgänge

Besonderheiten

  • Dank der ideal dimensionierten Relais kann das Modul auch bei ungünstigen Betriebsbedingungen ein dauerhaftes Arbeiten gewährleisten.
  • Welche Relais geschaltet haben, erkennt man schnell anhand des LEDs Status.
  • Breiter Anwendungsbereich: Fernsteuerung, Kommunikation, Mechatronik, Leistungselektronik usw.

Technische Daten

Typ 4-Kanal
Abmessungen 55 mm x 75 mm [2.2 in x 2.95 in]
Kontakttyp Beide: Normalerweise geschlossen - NC, Normalerweise geöffnet - NO
Maximum DC 5A 30V
Maximum AC 5A 50V
TTL-Steuersignal 5V DC

Weitere Details zum Produkt

banner 1

Mikrocontroller-Kompatibilität

Dieses 4-Relais Modul kennzeichnet sich durch hohe und zuverlässige Kompatibilität mit verschiedenen Mikrocontrollern, was die Einbindung in Projekte vereinfacht.

banner 2

Leistungsstarke Elemente

Durch die Verwendung von einem DC5V-Relais und einem SMD-Optokoppler der Low-Level-Trigger unterstützt, kann das Modul für anspruchsvolle Projekte verwendet werden.

e-book

Quick-Start-Guide

Beim Kauf eines unserer hochwertigen Produkte erhalten Sie zusätzlich ein inklusives E-Book für einen schnellen Einstieg in die Welt der Mikroelektronik.

1x 4 relais 1x 2 relais 1x 8 relais 1x 16 relais
AZ-Delivery 4-Relais Modul 5V mit Optokoppler Low-Level-Trigger AZ-Delivery 2-Relais Modul 5V mit Optokoppler Low-Level-Trigger AZ-Delivery 8-Relais Modul 5V mit Optokoppler Low-Level-Trigger AZ-Delivery 16-Relais Modul 12V mit Optokoppler Low-Level-Trigger
Kaufoptionen
Kaufoptionen
Kaufoptionen
Kaufoptionen
Kundenrezensionen
4,6 von 5 Sternen
762
4,7 von 5 Sternen
907
4,6 von 5 Sternen
633
4,6 von 5 Sternen
482
Abmessungen 55 mm x 75 mm [2.2 in x 2.95 in] 49 x 51mm [1.9 x 2in] 50 x 140mm [1.97 x 5.5in] 180 mm x 90 mm [7 x 3.5in]
Anzahl 1 Stück 1 Stück 1 Stück 1 Stück
Low-Level-Trigger ✓ ✓ ✓ ✓
High-Leverl-Trigger - - - -

Über AZ-Delivery

Implement your idea

Spannende DIY- Projekte

In unseren Blogs finden Sie viele Bastel-Projekte zu den Themen Programmieren und Mikroelektronik. Wöchentlich stellen wir Ihnen neue DIY-Ideen und Produktanwendungen vor.

Join our community

Support von unseren Experten

Alle technischen Details zu den Produkten finden Sie in unseren E-Books und Blog-Beiträgen. Bei weiteren Fragen steht Ihnen unser Tech-Support zur Verfügung.

Fast delivery

Schneller und sicherer Versand

Da die Zufriedenheit unserer Kunden und Ihr Vertrauen bei uns höchste Priorität hat, bieten wir stets eine sichere und zuverlässige Lieferung mit den höchsten Qualitätsstandards an.

Marken in dieser Kategorie auf Amazon

Gesponsert

Du suchst nach bestimmten Informationen?

Kundenrezensionen

4,6 von 5 Sternen
762 weltweite Bewertungen

Dieses Produkt bewerten

Sag deine Meinung zu diesem Artikel
Kundenrezension verfassen

Die Kunden sagen

Die Kunden sind mit der Funktionalität und Qualität des Produkts zufrieden. Es wird als wunderbar, tadellos und einwandfrei beschrieben. Sie loben die solide Verarbeitung und den guten Schutzlack. Das Preis-Leistungs-Verhältnis wird ebenfalls positiv hervorgehoben. Einige Kunden schätzen die Beleuchtung und Beschriftung. Allerdings gibt es Unzufriedenheit mit dem Datenblatt.

KI-generiert aus dem Text von Kundenrezensionen.

Auswählen, um mehr zu erfahren
FunktionalitätQualitätPreis-LeistungEinfache BedienungBeleuchtungBeschriftungAnschlussDatenblatt
43 Kunden erwähnen „Funktionalität"37 positiv6 negativ

Kunden sind mit der Funktionalität des Produkts zufrieden. Sie berichten, dass es wunderbar funktioniert und keinerlei Fehlfunktion aufweist. Das Modul ist super verarbeitet und die Relais können problemlos über 4 Verbraucher geschalten werden. Einige loben das ESP32-Programm als einwandfrei.

"...4-Relais Modul in mein Arduino-Projekt eingebunden und bin begeistert von der Leistung...." Mehr

"Die Platine ist sauber verarbeitet und funktioniert auf Anhieb, so wie wir..." Mehr

"...Funktionalität: Technisch funktioniert das Modul einwandfrei. Es sind keine großen technischen Kenntnisse nötig um das Modul zu verwenden...." Mehr

"...Klappt super in Kombination mit dem HmIP-MOD-OC8. Zum Testen mal an mein Labornetzteil angeschlossen - 5V an das Relais-Modul und den HmIP-MOD-OC8,..." Mehr

14 Kunden erwähnen „Qualität"14 positiv0 negativ

Kunden sind mit der Qualität des Produkts zufrieden. Sie beschreiben es als solide verarbeitet und hochwertiges 4-Relais-Modul. Außerdem wird das Modul gut mit Stopplack versehen.

"Die Platine ist sauber verarbeitet und funktioniert auf Anhieb, so wie wir..." Mehr

"Verarbeitung: Das Produkt ist sehr gut verarbeitet. Alle Lötstellen sind sauber verarbeitet. Alle Beschriftungen sind gut lesbar...." Mehr

"Man erhält solide verarbeitete Relais-Module, die ihren Zweck erfüllen. Negative Punkte kann ich nicht erkennen, somit klare Kaufempfehlung." Mehr

"...Das Modul ist von sehr guter Qualität, leicht und vielfältig verwendbar. Die Lieferung enthält leider kein Datenblatt...." Mehr

11 Kunden erwähnen „Preis-Leistung"11 positiv0 negativ

Kunden sind mit dem Preis-Leistungs-Verhältnis zufrieden.

"Funktioniert dem Preis entsprechend" Mehr

"...Relais eher im Niedervoltbereich stattfindet, ist dies ein sehr guter Wert...." Mehr

"...Insgesamt ein super Preisleistungsverhältnis." Mehr

"...Ich halte das Modul für eine gute und preiswerte Wahl." Mehr

9 Kunden erwähnen „Einfache Bedienung"9 positiv0 negativ

Kunden sind mit der einfachen Bedienung des Produkts zufrieden. Sie beschreiben es als selbsterklärend, schnell und ohne große technische Kenntnisse zu bedienen. Die Relais lassen sich leicht per Arduino ansprechen und schalten. Außerdem wird die übersichtliche Dokumentation gelobt.

"...Die Dokumentation ist übersichtlich und hilfreich, sodass auch Anfänger schnell zurechtkommen...." Mehr

"...Es sind keine großen technischen Kenntnisse nötig um das Modul zu verwenden. Gesamteindruck: Das Modul ist für jeder Mann gut geeignet...." Mehr

"...5V mit Optokoppler Low-Level-Trigger ⭐⭐⭐⭐⭐, weil es nicht nur einfach zu bedienen ist, sondern auch meinen Hammer vorübergehend in Rente geschickt..." Mehr

"...Die Beschriftung ist mit Symbolen gut und selbsterklärend. Die Relais schalten sehr leise." Mehr

4 Kunden erwähnen „Beleuchtung"4 positiv0 negativ

Kunden sind mit der Beleuchtung des Produkts zufrieden. Sie berichten, dass die zugehörige rote LED leuchtet und das Licht angeht, sobald man nur mit den Fingern schnippt. Außerdem wird der Schaltvorgang korrekt angezeigt.

"...Jetzt geht das Licht an, wenn ich nur mit den Fingern schnippe!..." Mehr

"...pro Relais beträgt ~80 mA bei 5,0V Stromversorgung und die zugehörige rote LED leuchtet. Das passt auch gut. -..." Mehr

"...Der Schaltvorgang wurde mit der LED auch korrekt angezeigt. Funktioniert mit dem ESP32 einwandfrei! Würde ich jederzeit wieder kaufen." Mehr

"...Die Inbetriebnahme ist einfach, der Schaltzustand wird durch je eine rote LED angezeigt...." Mehr

4 Kunden erwähnen „Beschriftung"4 positiv0 negativ

Kunden sind mit der Beschriftung des Produkts zufrieden. Sie beschreiben sie als gut lesbar, sauber aufgedruckt und übersichtlich auf Englisch beschrieben. Die Eingänge werden als übersichtlich und separat schaltbar gelobt.

"...Alle Lötstellen sind sauber verarbeitet. Alle Beschriftungen sind gut lesbar. Design: Das Design ist nahezu perfekt gelöst...." Mehr

"...Die Beschriftung ist mit Symbolen gut und selbsterklärend. Die Relais schalten sehr leise." Mehr

"...Auch die Beschriftung ist verständlich und gut lesbar. Ich verwende eine seit ca. 3 Jahren im Dauerbetrieb...." Mehr

"...Die Beschriftung ist sauber aufgedruckt, der 230V-Teil mit ausreichendem Abstand der Leiterbahnen und gut mit Stopplack versehen...." Mehr

3 Kunden erwähnen „Anschluss"3 positiv0 negativ

Kunden sind mit dem Anschluss des Produkts zufrieden. Sie sagen, er ist problemlos und sich verbindet mit jedem Arduino-Board. Außerdem wird der Anschluss an das eigene Projekt als einfach beschrieben.

"...Der Anschluss an das eigene Projekt ist auch hier simpel, VCC (5V), GND (Masse) sowie IN1,IN2,IN3 und IN4 (Eingänge) sind über die Steckkontakte..." Mehr

"Lassen sich problemlos mit jedem Arduino-Board verbinden" Mehr

"Ein kleiner Schaltplan wäre nützlich. Anschluss dennoch problemlos. LED für jeden Kanal." Mehr

3 Kunden erwähnen „Datenblatt"0 positiv3 negativ

Kunden äußern sich unzufrieden mit dem Datenblatt. Sie bemängeln, dass die Lieferung keinen Schaltplan aufweist und das Produkt ein Datenblatt nicht enthält.

"...Die Lieferung enthält leider kein Datenblatt...." Mehr

"...Negativ: - Es gibt’s kein Schaltplan in den Datenblatt, sonnst sehe ich keine „negative Punkte“." Mehr

"Kein Datenblatt dazu..." Mehr

Funktioniert perfekt
5 von 5 Sternen
Funktioniert perfekt
Dieses 4er relay habe ich mir einfach zum spaß bestellt und bin super zufrieden. Die Qualität scheint mir gut und es tut auf jeden Fall was es soll.
Verbergen
Vielen Dank für dein Feedback.
Leider ist ein Fehler aufgetreten.
Leider konnten wir die Rezension nicht laden

Spitzenrezensionen aus Deutschland

  • MKS
    5,0 von 5 Sternen Perfekt für meine Projekte!
    Bewertet in Deutschland am 13. November 2024
    Stückzahl: 1Verifizierter Kauf
    Ich habe das AZDelivery 4-Relais Modul in mein Arduino-Projekt eingebunden und bin begeistert von der Leistung. Die Relais schalten zuverlässig und schnell, und der Optokoppler bietet eine gute Entkopplung. Die Dokumentation ist übersichtlich und hilfreich, sodass auch Anfänger schnell zurechtkommen. Einziger kleiner Kritikpunkt: Die mitgelieferten Schrauben könnten etwas länger sein. Ansonsten klare Kaufempfehlung!
    Nützlich
     Melden
  • Jens Baumgärtner
    5,0 von 5 Sternen 4er Relaismodul
    Bewertet in Deutschland am 6. September 2019
    Stückzahl: 1Verifizierter Kauf
    Die Platine ist sauber verarbeitet und funktioniert auf Anhieb, so wie wir
    das von Produkten, die von AZ-Delivery vertrieben werden gewohnt sind.

    Das Modul besitzt leicht zugängliche Pinreihen an der langen Seite, die
    nach oben ausgeführt und auf der Platine beschriftet sind. Die Anschaltung
    ist auf einem Bild bei amazon.de gut ersichtlich, auch gibt es ein eBook
    aus dem die Beschaltung problemlos hervorgeht. Das Beschaltungsbild
    von amazon.de sollte auf der AZ-Delivery-Homepage auftauchen. Die
    Beschaltung ist (von oben nach unten):

    VCC (mit +5V vom Netzteil beschaltet)
    IN4 (kann direkt am µC-Port angeschlossen werden)
    IN3 (kann direkt am µC-Port angeschlossen werden)
    IN2 (kann direkt am µC-Port angeschlossen werden)
    IN1 (kann direkt am µC-Port angeschlossen werden)
    GND (Ground, mit 0V vom Netzteil beschaltet)

    Leider waren die Pins bei mir vom Transport verbogen, die Verpackung
    ist dafür wohl nicht ganz optimal.

    Es besteht zudem die Möglichkeit, das Relaismodul durch eine externe
    Spannungsversorgung zu beschalten, so dass die benötigte Energie
    nicht vom µC geliefert werden muss. µC und externe Spannungsversorgung
    müssen dazu massegleich verschaltet werden. Leider ist bei diesem Modul
    für µC und eSV nur der Pin für VCC vorgesehen, nicht aber ein eigener
    Masse-Pin für die eSV. Wird der Jumper entfernt, so kann für die Relais
    VCC von der eSV zugeschaltet werden, Masse muss bauseits vom eSV
    zum µC verdrahtet werden.

    Die Stromaufnahme ist im eBook (PDF) angegeben :-)

    Die Ausgänge des Relais' sind auf der Platine beschriftet, so dass klar ist,
    wo COM / NO und NC verdrahtet sind.

    Leider sind die PINs nicht abgeklebt, so dass bei Beschaltung mit
    Netzspannung bauseits eine Isolierung vorgesehen werden muss.

    Für alle vier Relais gibt es eine rote Status-LED, die leuchtet, sobald
    das Relais anzieht.

    Der Relaisbaustein schaltet bei einer logischen 0 am µC das Relais,
    der µC ist durch den Optokoppler ideal vom Relais abgeschirmt.
    Das Relais schaltet unterhalb einer Spannung von 1,9 V sicher ein
    und oberhalb von 2,1V sicher aus, so dass der Baustein für den
    Betrieb mit dem RaspberryPI geeignet ist (3,3V High)
    18 Personen fanden diese Informationen hilfreich
    Nützlich
     Melden
  • Carsten
    5,0 von 5 Sternen Sehr gutes Relaismodul.
    Bewertet in Deutschland am 7. September 2019
    Stückzahl: 1Verifizierter Kauf
    Verarbeitung: Das Produkt ist sehr gut verarbeitet. Alle Lötstellen sind sauber verarbeitet. Alle Beschriftungen sind gut lesbar.
    Design: Das Design ist nahezu perfekt gelöst. Alles ist einwandfrei auf Englisch bzw. mit Symbolen beschriftet. Die LEDs sind alle am unteren Rand der Platine platziert, was das Gehäusedesign aufwertet, da diese schön neben einander liegen. Was auch positiv ist, ist das die Spannungsversorgung der Relais über Jumper vom Board oder über eine externe Stromversorgung erfolgen kann. Allerdings hätte man hier noch einen zusätzlichen Pin für GND spendieren können (wie bei dem 2er oder 8er Modul), aber GND kann man ja auch extern irgendwo zusammen stecken.
    Sicherheit: Für den alltäglichen Betrieb dürfte die Betriebssicherheit gegeben sein. Da die Klemmen und das Relais aber für eine Spannung bis 250V AC ausgelegt sind, würde ich mir einen Warnhinweis wünschen, das bei höheren Spannungen insbesondere Netzspannung Lebensgefahr besteht, da die Lötseite an den Lötstellen diese Spannung führt und nicht Berührungssicher ist. Da Schraublöcher vorhanden sind lässt sich das Modul aber in ein Gehäuse schrauben wodurch die Sicherheit dann hergestellt werden kann. Die Mitlieferung einer Kunststoffplatte mit Snap-In Befestigungsbolzen wäre wünschenswert, oder zumindest ein passender Zubehörartikel wäre wünschenswert.
    Funktionalität: Technisch funktioniert das Modul einwandfrei. Es sind keine großen technischen Kenntnisse nötig um das Modul zu verwenden.
    Gesamteindruck: Das Modul ist für jeder Mann gut geeignet. In Punkto Sicherheit könnte jedoch noch etwas nachgebessert werden. Im Großen und ganzen bin ich mit dem Modul sehr zufrieden und es bietet genügend Relais für eine kleine Steuerungsanwendung.
    Eine Person fand diese Informationen hilfreich
    Nützlich
     Melden
  • Amazon Kunde
    4,0 von 5 Sternen Praktisches Board mit kleinem Schönheitsfehler
    Bewertet in Deutschland am 27. August 2019
    Stückzahl: 1Verifizierter Kauf
    Das Modul war gut verpackt und eine antistatische Folie zu verwenden ist toll. Allerdings war ein Pin verbogen. Diesen konnte man aber ohne Probleme wieder hinbiegen. Vom Äußeren Eindruck ist es etwas schade, dass manche Kontakte an den Terminals oxidiert sind. Hier wäre vielleicht ein anderes Terminal, welches nicht so anfällig ist, sinnvoll.

    Die Ansteuerung über die Optokoppler ist geschickt, wenn man mal mit unterschiedlichen Spannungen arbeitet (an der Anschlussgleise 3,3V – 5V an Pin JD-VCC zwingend 5V).

    Das Layout der Platine wirkt so, als habe man sich über die Sicherheit viele Gedanken gemacht. Die Ausfräsung um den COM-Pin am Relais sind toll und die Leiterbahnen erwecken den Eindruck als seine sie ausreichend breit bemessen. Allerdings sollte man wissen was man tut oder besser einen Fachmann fragen, wenn man mit Netzspannung Arbeiten will. Zum Schalten von Bsp. 12V LED-Strips, kleinen Aquarienpumpen oder 5V Neopixel-Strips ist das Board gut geeignet.

    Geschickt wäre vielleicht noch ein alternatives Board, bei welchem sich Relais über I2C oder SPI ansteuern lassen. Bei der 4-Relais-Variante hält sich der Verkabelungsaufwand mit 6 Kabeln noch in Grenzen. Bei größeren Varianten kann man sich dabei sicher etwas Kabelgewirr ersparen.
    Nützlich
     Melden
  • Lothar Hoffmann
    5,0 von 5 Sternen Funktioniert dem Preis entsprechend
    Bewertet in Deutschland am 6. Dezember 2024
    Stückzahl: 5Verifizierter Kauf
    Funktioniert dem Preis entsprechend
    Nützlich
     Melden
  • Frank Triebeneck
    5,0 von 5 Sternen AZDelivery 5 x 4-Relais Modul 5V mit Optokoppler Low-Level-Trigger kompatibel mit Arduino in
    Bewertet in Deutschland am 12. Dezember 2024
    Stückzahl: 5Verifizierter Kauf
    Alles Perfekt!
    Nützlich
     Melden
  • Amazon Kunde
    5,0 von 5 Sternen Solide verarbeitete Module
    Bewertet in Deutschland am 6. Oktober 2024
    Stückzahl: 3Verifizierter Kauf
    Man erhält solide verarbeitete Relais-Module, die ihren Zweck erfüllen.
    Negative Punkte kann ich nicht erkennen, somit klare Kaufempfehlung.
    Nützlich
     Melden

Spitzenrezensionen aus anderen Ländern

Alle Rezensionen ins Deutsche übersetzen
  • ALAIN B
    5,0 von 5 Sternen Facile à utiliser avec microprocesseur
    Überprüft in Belgien am 18. August 2024
    Stückzahl: 1Verifizierter Kauf
    Le contrôle d’electro-vannes est facilité. Dans le cadre d’arrosage automatique.
    Melden
  • Alex Kiss
    5,0 von 5 Sternen Snabb leverans
    Bewertet in Schweden am 15. Oktober 2023
    Stückzahl: 1Verifizierter Kauf
    Snab leverans
    Melden
  • Rafa
    5,0 von 5 Sternen Buen producto
    Bewertet in Spanien am 24. Februar 2023
    Stückzahl: 3Verifizierter Kauf
    Buen producto funciona de maravillas
    Melden
  • Martin
    5,0 von 5 Sternen Great company to deal with
    Bewertet in Großbritannien am 15. November 2022
    Stückzahl: 3Verifizierter Kauf
    Great little units, work ideally with Arduino / Raspberry Pi. Arrived promptly with one of the relays on one of the units not working. AZDelivery immediately offered a replacement which arrived, again promptly.
    Bear in mind that the relays on these units are rated for low voltage work (50V) so not suitable for mains supply switching.
    I would thoroughly recommend AZDelivery.
    Melden
  • Laurentiu Jinga
    4,0 von 5 Sternen They look ok
    Bewertet in den Niederlanden am 18. März 2021
    Stückzahl: 3Verifizierter Kauf
    I do hope they work normal.

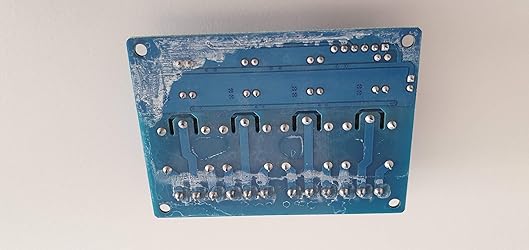

    All the module have oxidation on the back side.
    Kundenbild
    Laurentiu Jinga
    4,0 von 5 Sternen They look ok
    Bewertet in den Niederlanden am 18. März 2021
    I do hope they work normal.
    All the module have oxidation on the back side.
    Bilder in dieser Rezension
    Kundenbild Kundenbild Kundenbild Kundenbild
    KundenbildKundenbildKundenbildKundenbild
    Melden
