Die Platine ist sauber verarbeitet und funktioniert auf Anhieb, so wie wir
das von Produkten, die von AZ-Delivery vertrieben werden gewohnt sind.
Das Modul besitzt leicht zugängliche Pinreihen an der kurzen Seite, die
nach oben ausgeführt und auf der Platine beschriftet sind. Die Anschaltung
ist auf einem Bild bei amazon.de gut ersichtlich, auch gibt es ein eBook
aus dem die Beschaltung problemlos hervorgeht. Das Beschaltungsbild
von amazon.de sollte auf der AZ-Delivery-Homepage auftauchen. Die
Beschaltung ist (von oben nach unten):
VCC (mit +5V vom Netzteil beschaltet)
IN2 (kann direkt am µC-Port angeschlossen werden)
IN1 (kann direkt am µC-Port angeschlossen werden)
GND (Ground, mit 0V vom Netzteil beschaltet)
Es besteht zudem die Möglichkeit, das Relaismodul durch eine externe
Spannungsversorgung zu beschalten, so dass die benötigte Energie
nicht vom µC geliefert werden muss. µC und externe Spannungsversorgung
müssen dazu massegleich verschaltet werden (es ist für µC und SV je
ein eigener Masse-Pin vorgesehen). Wird der Jumper entfernt, so
kann für die Relais VCC von der eSV zugeschaltet werden.
Die Stromaufnahme ist im eBook (PDF) angegeben :-)
Die Ausgänge des Relais' sind auf der Platine beschriftet, so dass klar ist,
wo COM / NO und NC verdrahtet sind (von oben nach unten):
NO2
COM2
NC2
NO1
COM1
NC1
Leider sind die PINs nicht abgeklebt, so dass bei Beschaltung mit
Netzspannung bauseits eine Isolierung vorgesehen werden muss.
Für beide Relais gibt es eine rote Status-LED, die leuchtet, sobald
das Relais anzieht.
Der Relaisbaustein schaltet bei einer logischen 0 am µC das Relais,
der µC ist durch den Optokoppler ideal vom Relais abgeschirmt.
Das Relais schaltet unterhalb einer Spannung von 2,0 V sicher ein
und oberhalb von 2,3V sicher aus, so dass der Baustein für den
Betrieb mit dem RaspberryPI geeignet ist (3,3V High)
Frequently bought together
This item: AZDelivery 3 x 2-Relay Module 5 V with Optocoupler, Low-Level Trigger Compatible with Arduino, Includes E-Book!
€10.07
Get it as soon as Wednesday, Dec 11
In stock
+
€6.54
Get it as soon as Saturday, Jan 25
In stock
+
€7.04
Get it as soon as Wednesday, Dec 11
In stock
Total price: $00
To see our price, add these items to your basket.
Choose items to buy together.
Customers who viewed this item also viewed
Page 1 of 1 Start againPage 1 of 1
- AZDelivery 1-relay, 5V, KY-019 Parent relayFREE Delivery by AmazonGet it as soon as Saturday, Jan 25
- GTIWUNG Pack of 10 One Channel Relay Module 5 V, 1 Channel Relay Board with Optocoupler Isolation, High Level Trigger Relay Module, Low Level Trigger Expansion Board, Relay Switch Module for ArduinoFREE Delivery by AmazonGet it as soon as Wednesday, Dec 11
- Hailege 2 x 5 V single-channel relay module relay switch with OPTO insulation, high low level triggerFREE Delivery by AmazonGet it as soon as Saturday, Jan 25
- Innfeeltech 6pcs DC 5V Relay Module 1-Channel Relay with Optocoupler High or Low Level Trigger Expansion BoardFREE Delivery by AmazonGet it as soon as Saturday, Jan 25
- AZDelivery 3 x 4 Relay Module 5 V with Optocoupler Low Level Trigger Compatible with Arduino Includes E-BookFREE Delivery by AmazonGet it as soon as Saturday, Jan 25
2 von 3 Top

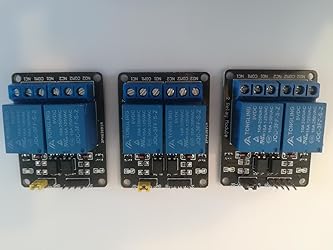

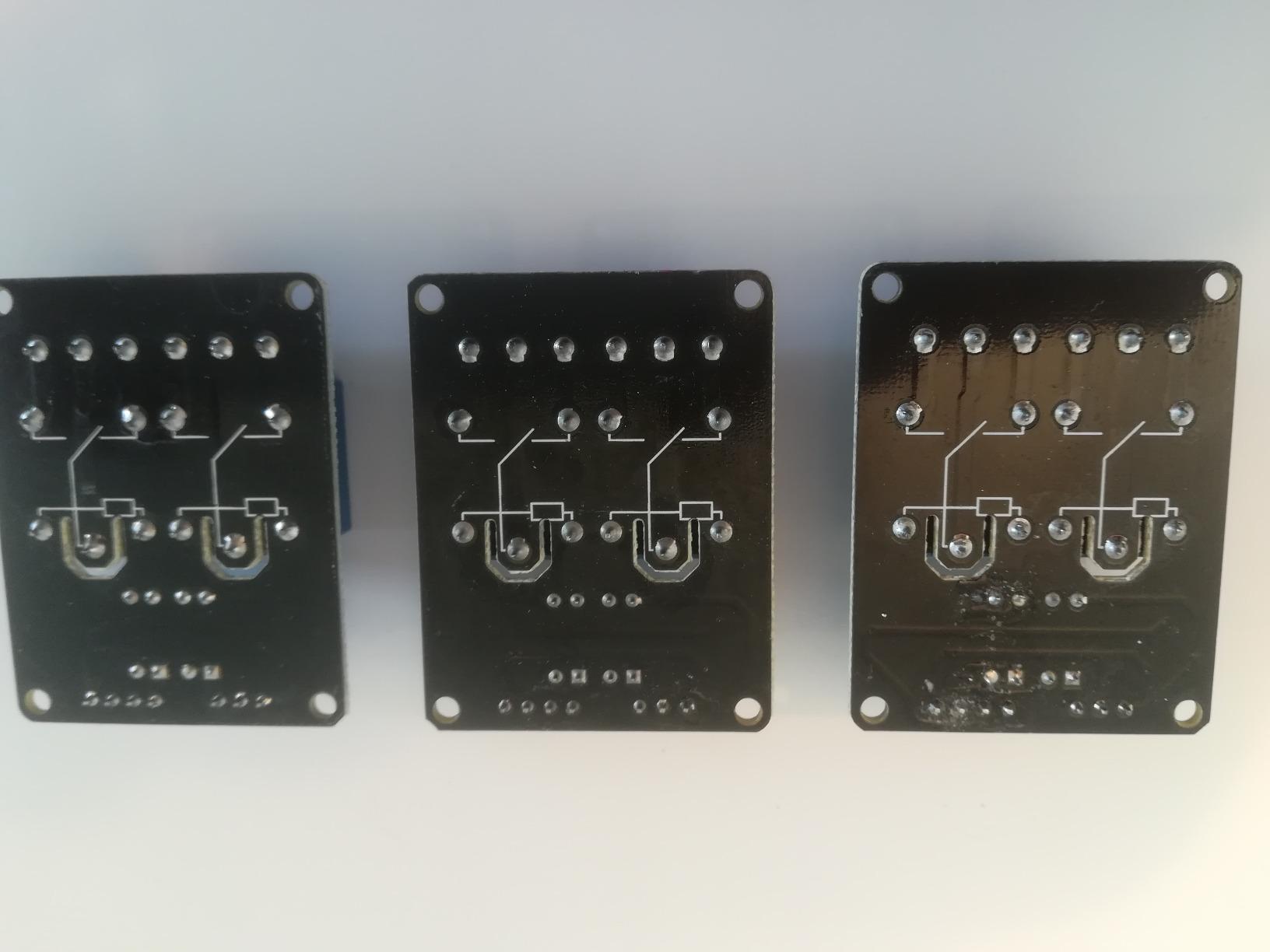

2 der 3 Relais sehen neu aus und funktionieren super.1 Stück war leicht beschädigt (ist auf den Fotos ersichtlich). Die Abdeckkappe dieses einen Relais hatte auch eine andere Farbe als die anderen zwei. Ich habe es zur Sicherheit weggeworfen. Das kostet einen Stern.Es deckt die ganze Funktionalität ab, die man von so einem Produkt erwartet. Die Lample leuchtet wenn das Relaise geschaltet ist, und nicht, wenn es nicht geschalten ist. Geschalten werden kann NC (normaly open --> Stromkreis ist nur dann geschlossen, wenn das Relais geschaltet wird) und NC (normaly closed --> Stromkreis ist nur dann nicht geschlossen, wenn Relais geschaltet ist).Im Internet findet man zahlreiche Tutorials wie das Relais verwendet wird.Kurzversion wie ich es mit Raspberry mittels WiringPi verwende:Schalten mit Commando (Lampe an --> bei NC wird Stromkreis geöffnet, bei NO wird Stromkreis geschlossen):gpio mode [PIN] outgpio write [PIN] 0Ausschalten mit Commando (Lampe aus --> bei NC wird Stromkreis geschlossen, bei NO wird Stromkreis geöffnet):gpio mode [PIN] inodergpio mode [PIN] outgpio write [PIN] 1
Top reviews from Germany
There was a problem filtering reviews right now. Please try again later.
Top reviews from other countries
clement
Attention logique inversée
Reviewed in France on 4 May 2024Number Of Items: 1Verified Purchase
Rudy Vanderpoorten
2 Relay module Arduino type
Reviewed in Belgium on 28 November 2023Number Of Items: 1Verified Purchase
Kindle Customer
Faulty model
Reviewed in the Netherlands on 5 April 2023Number Of Items: 1Verified Purchase
Kindle Customer
Reviewed in the Netherlands on 5 April 2023
Images in this review
Amazon Customer
Nice product and great value
Reviewed in the United Kingdom on 10 February 2023Number Of Items: 1Verified Purchase
TriodeProjects
Funcionando todo correctamente.
Reviewed in Spain on 30 October 2021Number Of Items: 5Verified Purchase
TriodeProjects
Reviewed in Spain on 30 October 2021
Si se quita el puente (JD-VCC) es posible alimentar los relés independientemente de la entrada. (Añado un esquema que obtuve gracias a un amable usuario que la publicó en la web de otra tienda)
