LOGILINK USB to MIDI Adapter Kabel 2,0m

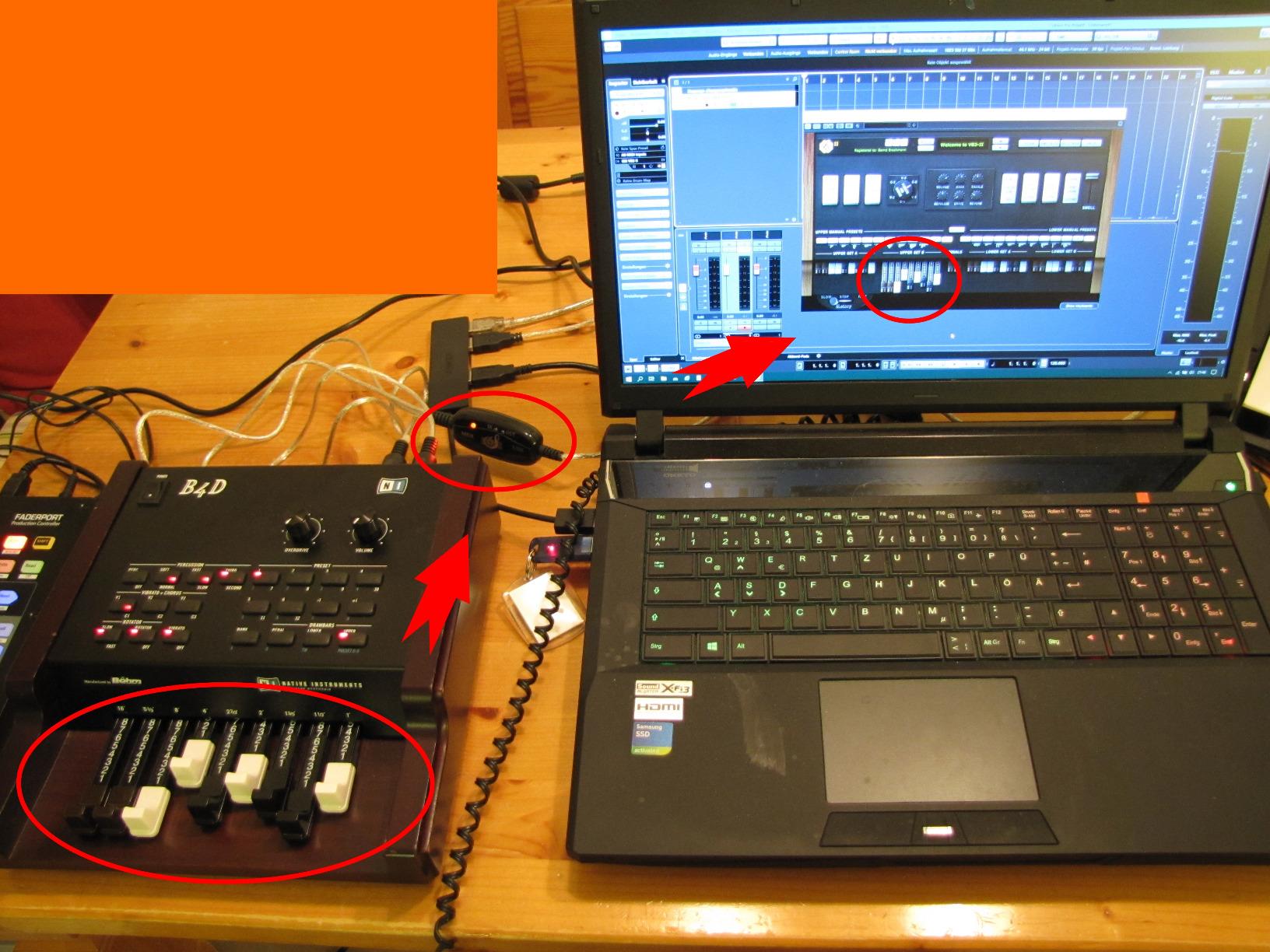

Das Adapterkabel funktioniert super einwandfrei und wird direkt als USB-Midikabel in den Einstellungen meines Musikprogramms erkannt. Eine störende Latenzzeit gibt es - zumindest auf einem MacBook Pro - bei mir nicht. Tolle Preis-Leistung!

Ein Tipp zum Anschließen: ich bin jedes Mal zunächst wieder verwirrt, dass ich bei meinem alten Yamaha-Keyboard den IN-Stecker des Adapters in die OUT-Buchse des Keyboards (und umgekehrt) stecken muss.

Nachdem mein Fatar Studio 900 mit dem Adapter nicht zusammen arbeiten wollte, habe ich mit Midiox herausgefunden, daß die Datenbytes, welche vom Adapter empfangen wurden, nicht korrekt waren. Anscheinend enthielten die Bytes zu viele "Highbits".
Nach dem Umstöpseln in den Midi-Through eines Yamaha-Expanders stimmten die empfangenen Bytes. Ebenfalls funzte der Adapter an einem weiteren E-Piano.
Weitere Recherche zeigte, daß das Internet voll mit Usern in den Audio-Foren ist, welche mit dem ein oder anderen Midi-Gerät von namenhaften Herstellern ebenfalls Probleme haben. Also scheint etwas mit der Beschaltung des Adapters nicht zu stimmen. Darauf hin habe ich ihn heute abend geöffnet und siehe da:
Die Chinesen haben an den Bauteilen gespart und im Midi-In keinen Optokoppler und Freilaufdiode bestückt. Statt dessen muß der Ausgangstreiber auf Pin 5 des Midi-Out am Sendegerät den Rx-Pin am µC im Adapter über einen 1k gegen die 5V aus dem USB-Stecker runterziehen.
Sollte die Stufe im Gerät diese 5mA nicht treiben können, so stimmen die Bits am UART-Eingang des Controllers nicht.
Diese Schaltung entspricht nicht dem phsical Layer des Midistandards.
Dieser sieht vor, daß der Sender vom Empfänger komplett galvanisch getrennt ist und über seine Midi-Out-Buchse die Photodiode eines Optokopplers im Empfänger treibt!!
Jetzt kommt aber die gute Meldung:
Die Pads für Optokoppler und Diode sind vorhanden und der Optokoppler kostet 0,27-0,32€. Also werde ich den Adapter die Tage mal umrüsten.

Da es sich hier aber um einen echten Verstoß gegen die Midi-Elektrotechnik-Regeln handelt, gibt es nur 1 Stern.

Update 06.02.2013:
Umrüstaktion heute durchgeführt:
R11 -> 0 Ohm -> entfernt
R3 -> 1 kOhm -> 680 Ohm
D1 -> BAS21 hinzu
R5 -> 220 Ohm -> hinzu
U1 -> LTV817B -> hinzu.

Midi-In funktioniert mit meinem Fatar vom feinsten!

Es bleibt aber bei dem 1 Stern, da nicht jeder Musiker auf dieser Welt auch Elektroniker ist :-)

Ich habe einen Mac mit Snow Leopard und ein Casio Keyboard mit MIDI Schnittstelle. Bevor beides zusammen funktioniert hat, habe ich mich den ganzen Nachmittag damit vergnügt mein Keyboard auf den richtigen Kanal einzustellen, die MIDI-Schnittstelle unter Dienstprogramme vom Mac OS zu konfigurieren und in den Einstellungen von GarageBand zu wühlen. Was ich nicht wusste - das "Midi In" Kabel gehört in "Midi Out" am Keyboard und umgekehrt. Da ich Anfänger bin, wusste ich das eben nicht (ich nehme an, das ist immer so und kein Fehler meines Keyboards oder Kabels, aber das weiß ich nicht). Jetzt funktioniert es. Im nachhinein muss ich sagen, dass der Treiber automatisch richtig erkannt wurde, ist also Mac-tauglich.

Fünf Sterne, weil es das macht, was es soll und mich ansonsten nicht nervt.
